Beschreibung

Wir empfehlen die für Gebaüden, die keine Leibungen und Stürze haben.

Der Torflügel, der mit einem Paneel gefüllt ist, erlaubt Ihnen, ein isoliertes Tor zu haben.

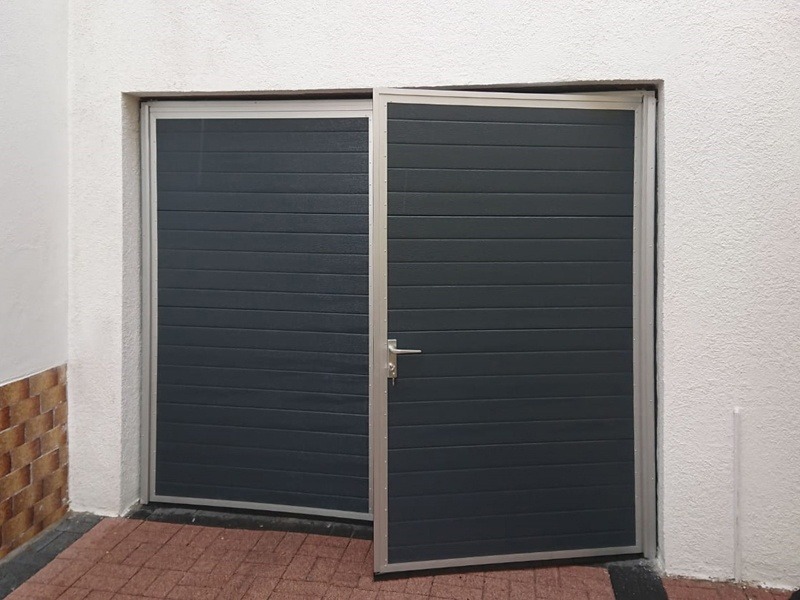

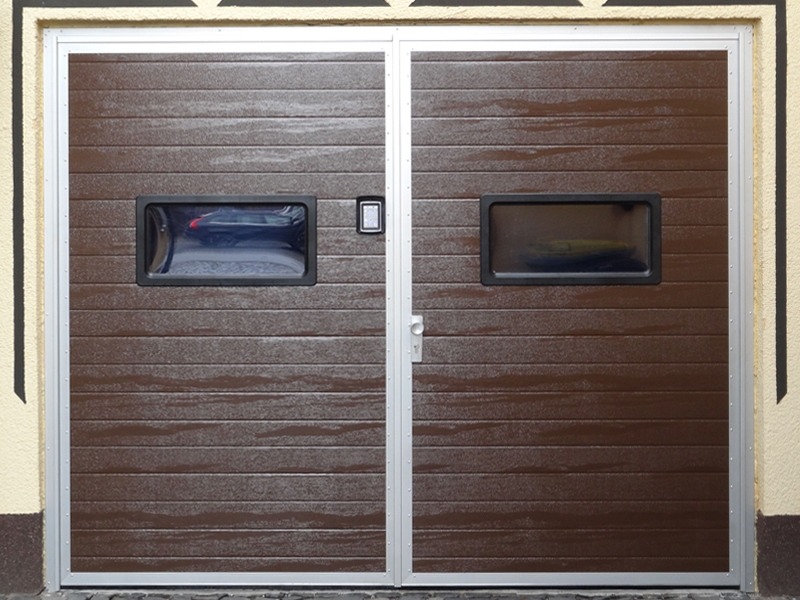

Das isolierte Alu Garagen Tor Zweiflügelig aus Polen ist mit einer Gummidichtung und einer Dichtungsbürste an der Unterseite gedichtet.

Die Anwendung dieser Lösung erlaubt ein ästhetisches Erscheinungsbild und eine angemessene Wärmeisolierung zu haben.

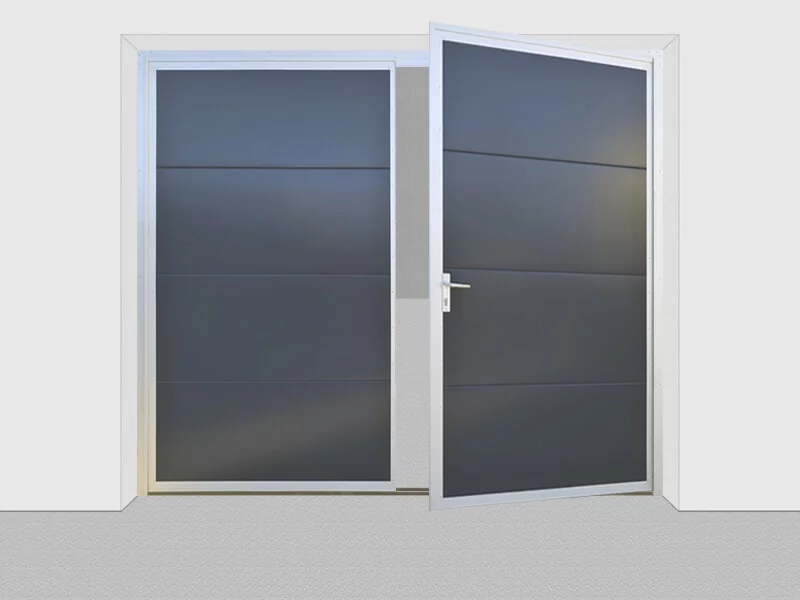

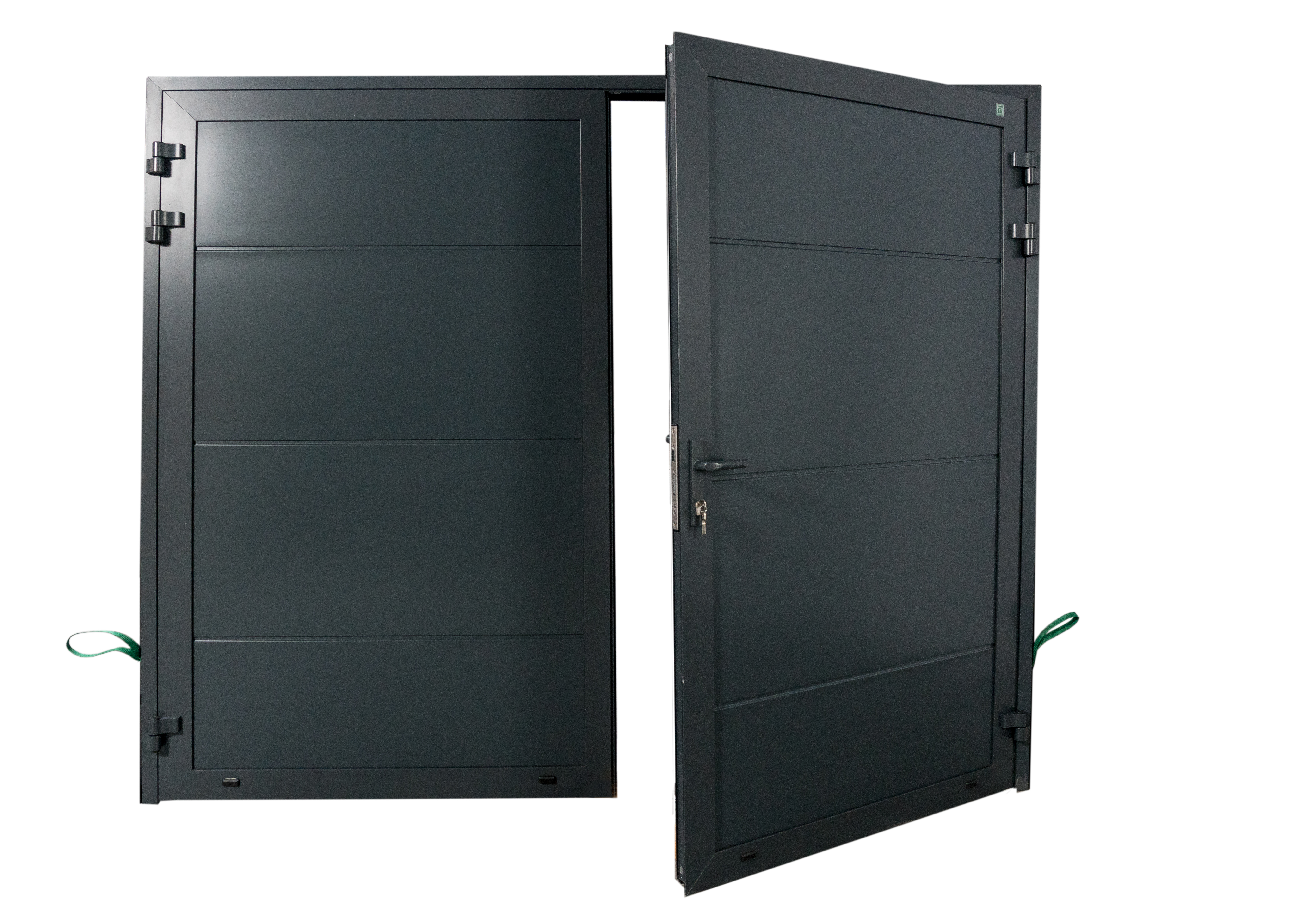

Das Drehflügeltor nach Maß aus Polen wird immer nach Außen geöffnet. Der passive Flügel (Ansicht von außen) ist mittels Bolzen zu der Aluminiumschwelle und dem Rahmen verriegelt.
Der aktive Flügel ist mit einem Schloss mit einem Schließzylinder und einem Türgriff ausgestattet.

Alternativ kann man das Drehflügeltor mit linkem aktivem und rechtem passivem Flügel bestellen.

ÜBERSICHT

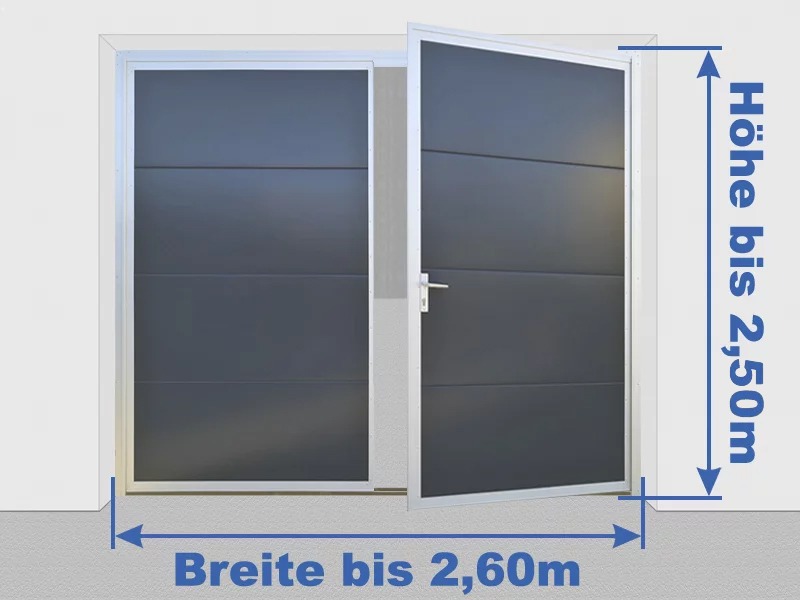

– Maximale Abmessung 2600 x 2500 mm (Breite x Höhe)
– Torrahmen aus feuerverzinktem geschlossenen 40 x 40 mm 1,5 mm stark Stahlprofil mit Zargeverkleidung aus Aluminium
– Flügel Rahmenkonstruktion aus massivem Aluminium
– Befüllung der Torflügel – Sektionaltor Paneele mit einem 40 mm starken, isolierten Polyurethanschaum gefüllt
– Die Verwendung eines versteckten dreifaches feuerverzinkt Scharniersystems
– Die Position der Klinke hängt von der Höhe der verwendeten Paneele ab.
– Montage in der Einbauöffnung mit der Verwendung von Montageflachstangen
– Nur symmetrische Teilung der Flügel möglich.
– Schwelle: 40 x 10 mm stark aus Aluminium
– Bürste 30 mm an unterer Kante des Flügels
– Stopper des Flügels
– Begrenzer der 90° Öffnungswinkel.
– Gummidichtung um dem gesamten Umfang zwischen dem Torblatt und dem Torrahmen befestigt.
– verschiedene Fenster aus doppeltem Acryl insgesamt 20 mm stark.
– verschiedene Lüftungsgitter aus Kunststoff
– Die Ecken der passiven Flügel sind mittels Verriegelungen zu der Schwelle unten und dem Rahmen oben verriegelt

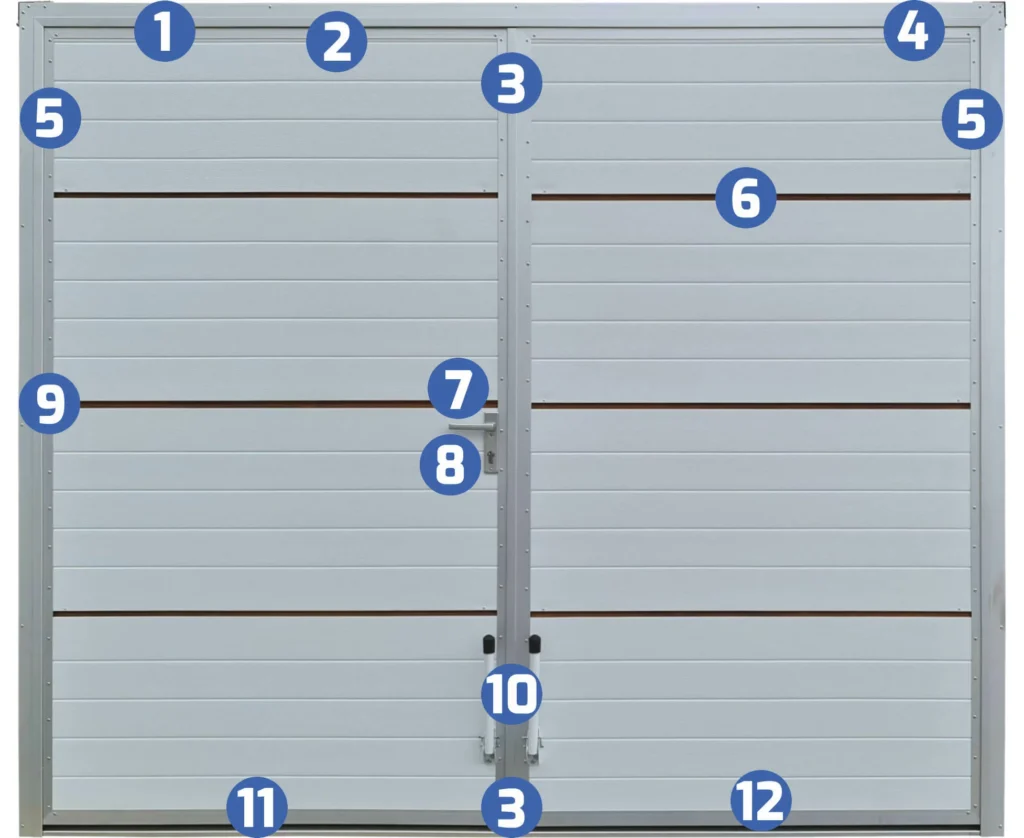

Technische details

CE-Konformitätserklärung.

Mechanische Festigkeit und Stabilität: Erfüllt die Anforderungen der Norm PN-EN 13241+A2:2016-10

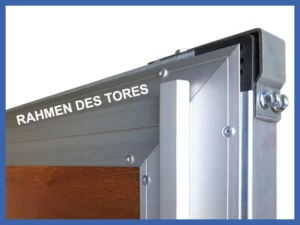

RAHMEN DES TORES

– Maximale Abmessung 2600 x 2500 mm (Breite x Höhe)
– Torrahmen aus feuerverzinktem geschlossenen 40 x 40 mm 1,5 mm stark Stahlprofil mit Zargeverkleidung aus Aluminium
– Die verzinkten Torrahmen-Elemente sind durch Nieten miteinander verbunden (besserer Korrosionsschutz als beim Schweißen)

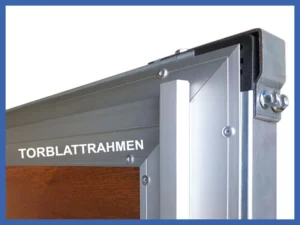

TORBLATTRAHMEN

– Flügel Rahmenkonstruktion aus massivem Aluminum

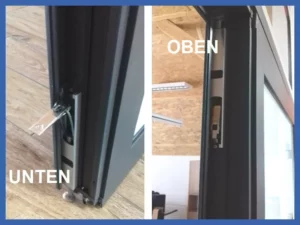

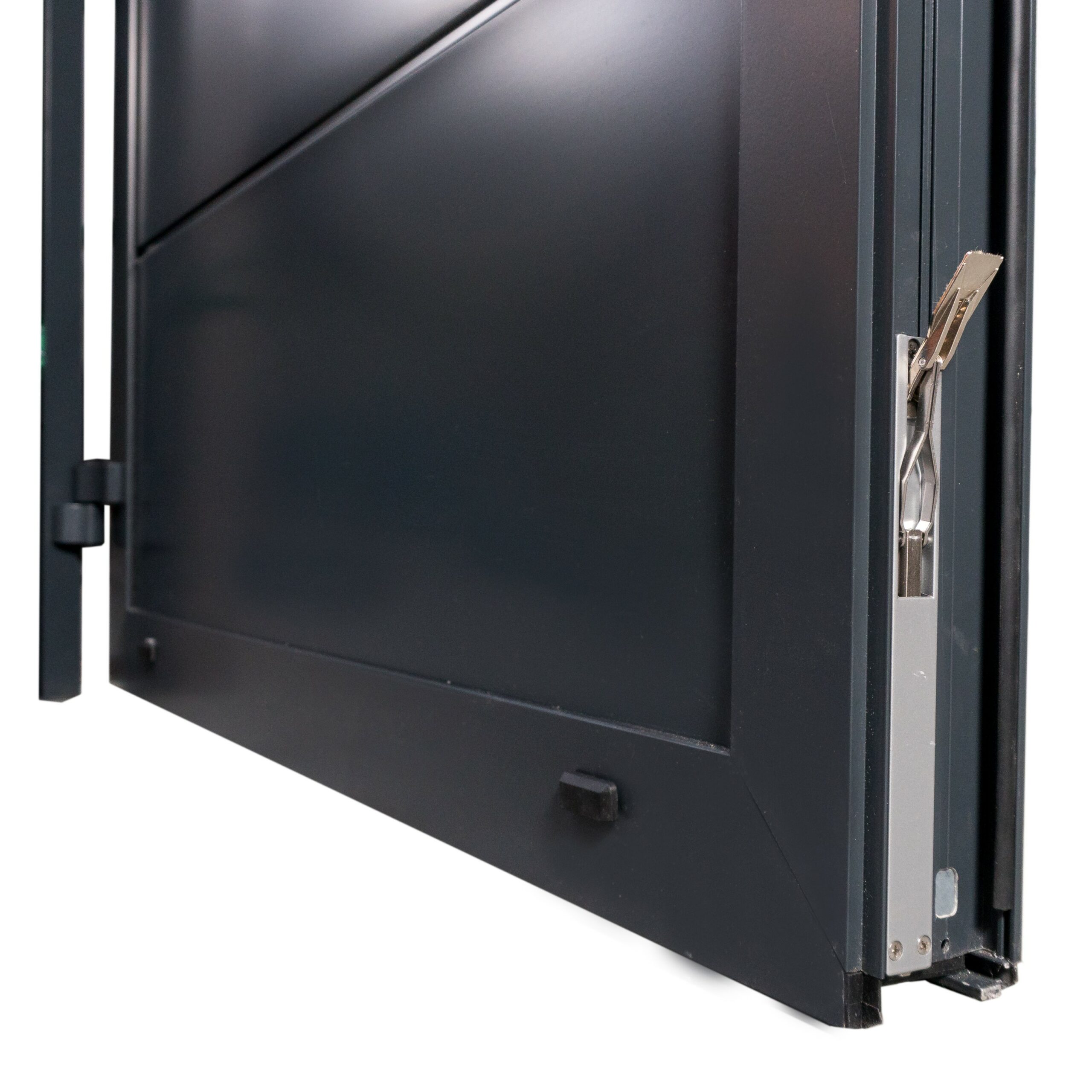

VERRIEGELUNGEN OBEN

Die Ecken der passiven Flügel sind mittels Verriegelungen zu der Schwelle unten und dem Rahmen oben verriegelt

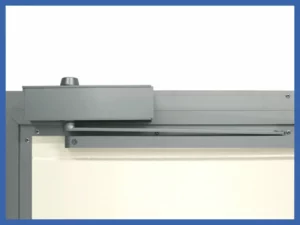

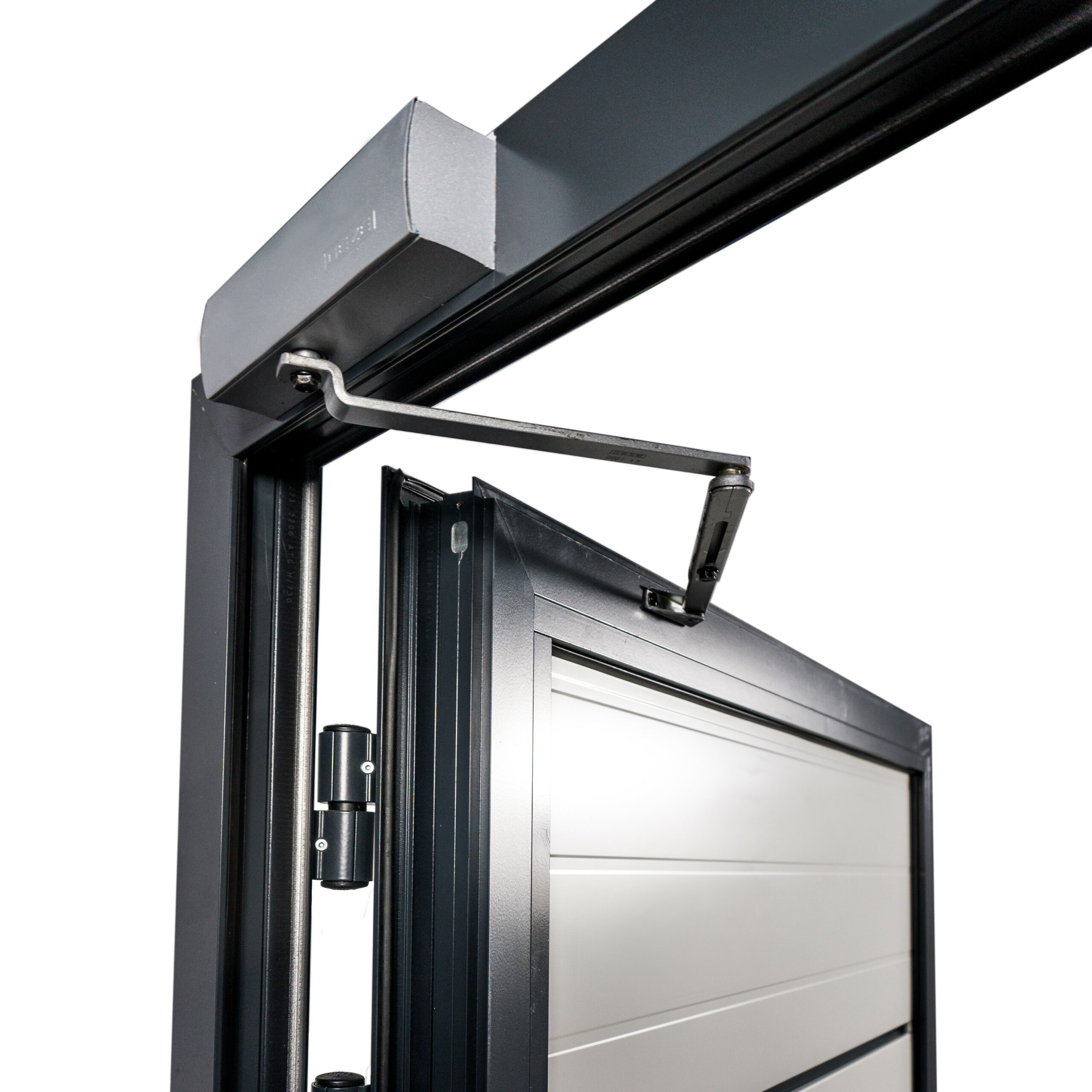

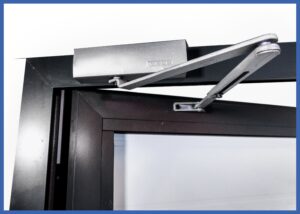

ÖFFNUNGSBERGERENZER 14-Öffnungsbegrenzer

– Begrenzer der 90° Öffnungswinkel an aktiven Flügel – optional

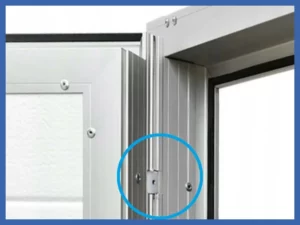

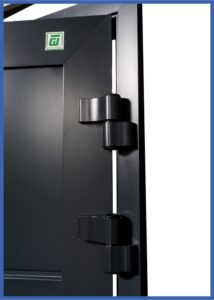

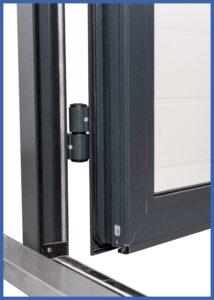

SCHARNIERE

– Versteckten dreifaches feuerverzinkt Scharniersystem 4 mm stark

PANEELE

– Die Sektionaltorpaneele, bestehend aus isolierten 40 mm stark, feuerverzinkt und lackiert oder beschichtet mit Holzdekor Polyurethanschaum Sandwich-Paneelen.

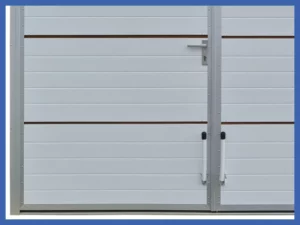

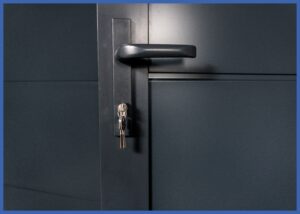

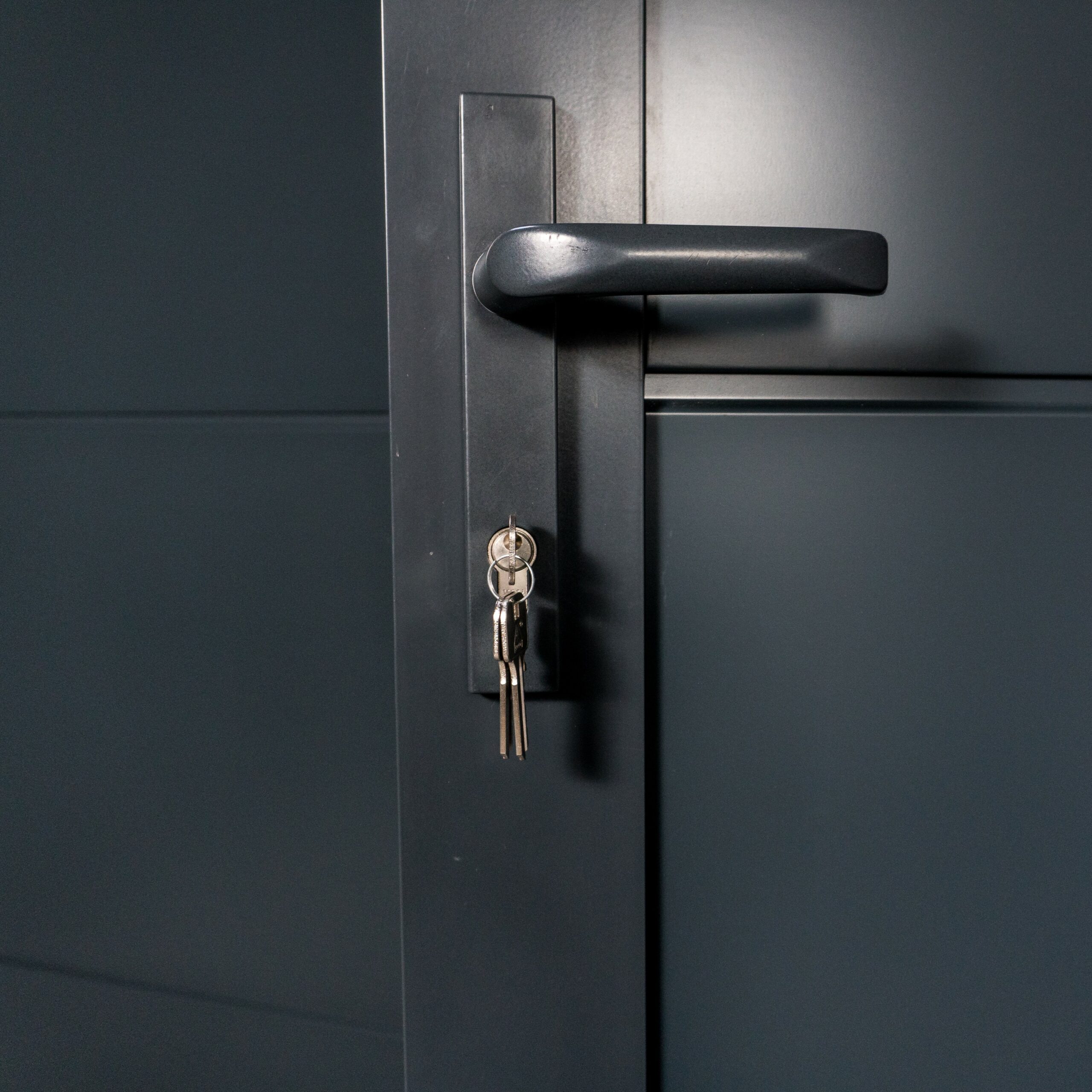

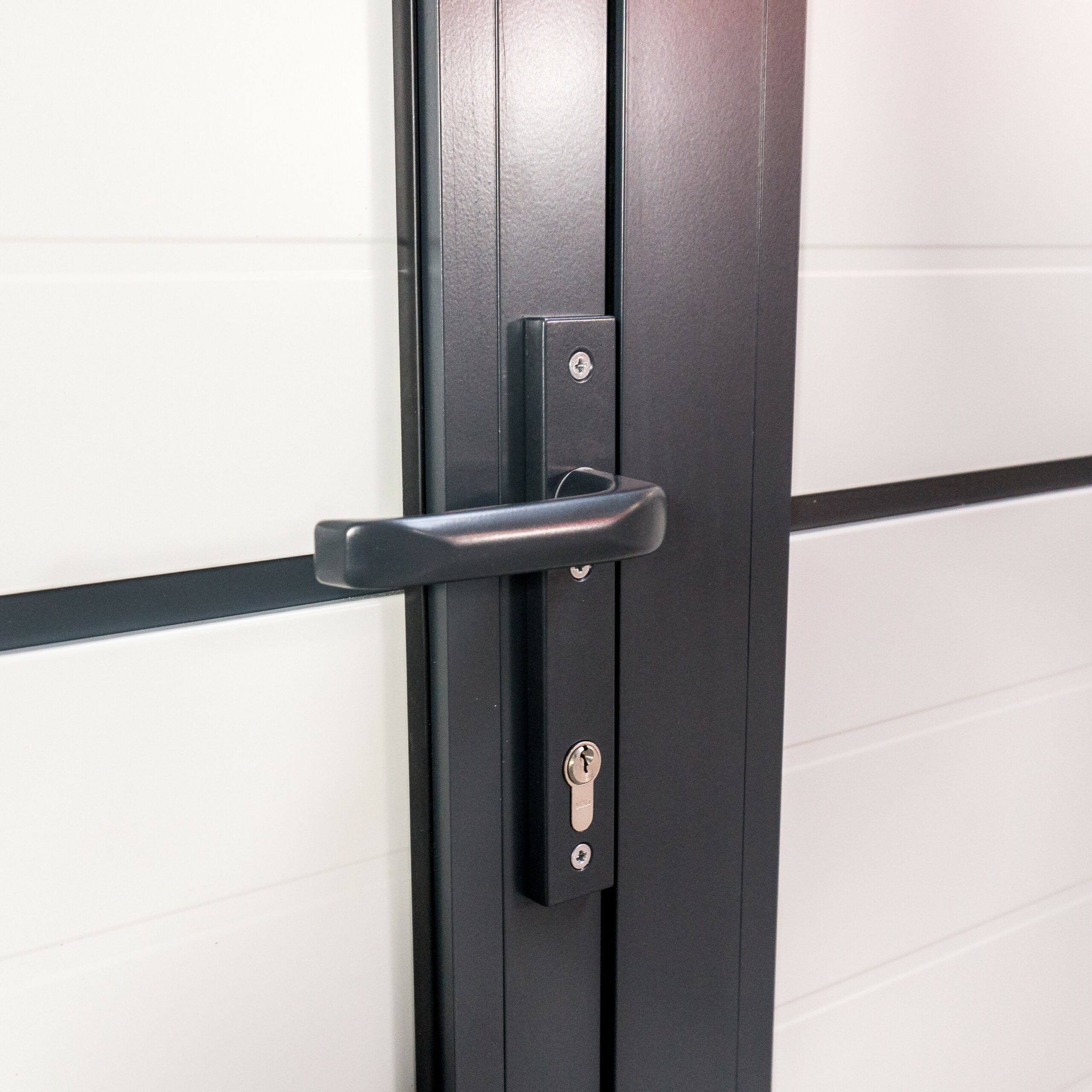

KLINKE

– Die Position der Klinke hängt von der Höhe des Tores und der verwendeten Paneelen ab.

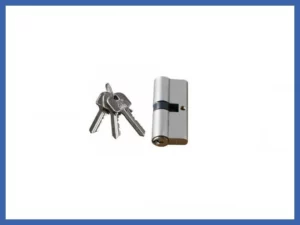

SCHLIEßZYLINDER

– In der Paket befindet sich ein Schließzylinder mit drei Schlüsseln

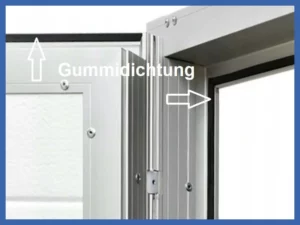

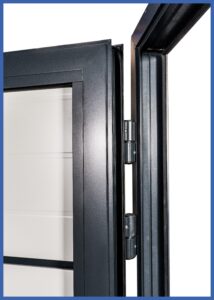

GUMMIDICHTUNG

– Gummidichtung um dem gesamten Umfang zwischen dem Torblatt und dem Torrahmen befestigt

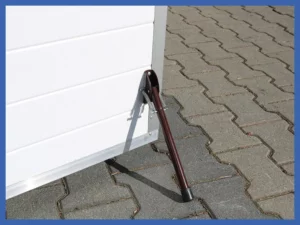

STOPPER DES FLÜGELS

– Stopper des Flügels am jeden Flügel

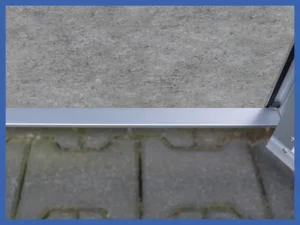

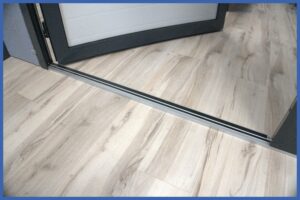

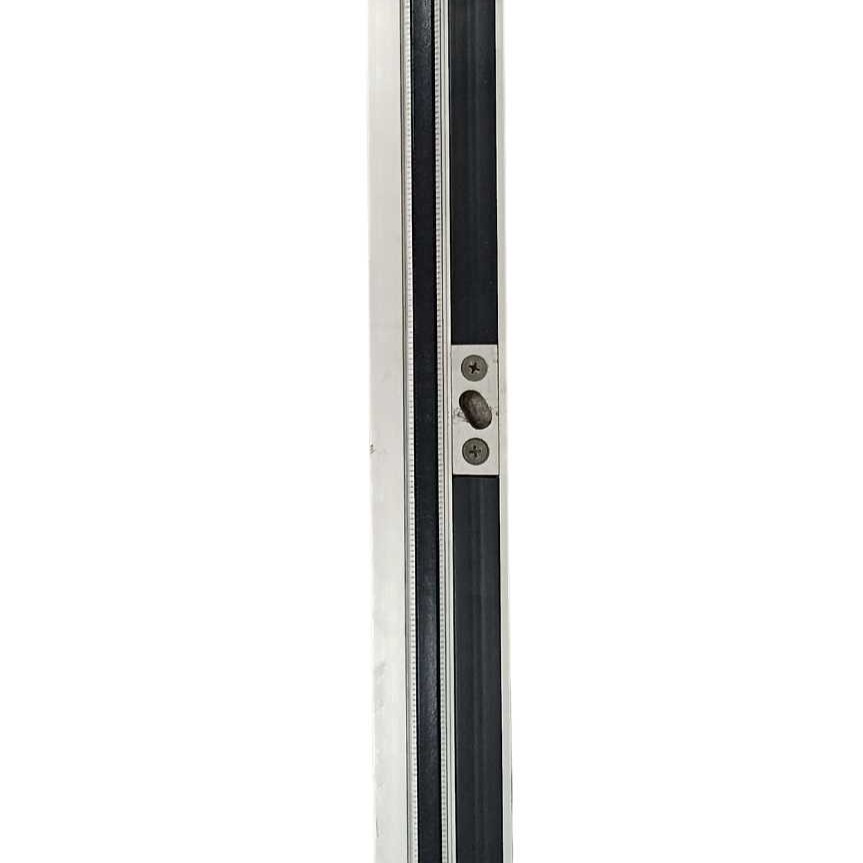

SCHWELLE (Standard)

– Schwelle: 40 x 10 mm stark aus Aluminium

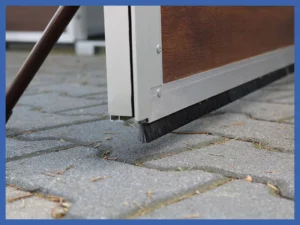

BÜRSTE (Optional)

Bürste 30 mm an unterer Kante des Flügels

Die in den Beschreibungen dargestellten technischen Lösungen können sich aufgrund technischer Änderungen unserer Produkte im Zusammenhang mit neuen Produktdesignlösungen, Farb- oder Materialänderungen oder der Einführung neuer technologischer Verfahren ändern. Bitte beachten Sie, dass die auf unserer Website gezeigten Bilder lediglich als Beispiel dienen und Abweichungen in der tatsächlichen Ausführung möglich sind.

Paneele / Aufteilung

Paneele

Die Sektionaltorpaneele, bestehend aus isolierten 40 mm stark, feuerverzinkt und lackiert oder beschichtet mit Holzdeckor Polyurethanschaum Sandwich-Paneelen.

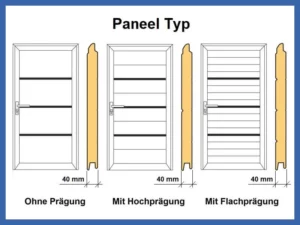

Für die Zweiflügeltore Alu aus Sektionaltor Sandwichpaneelen stehen folgenden Typen zu Verfügung:

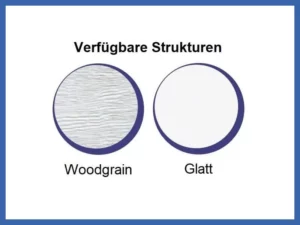

Verfügbare Strukturen – woodgrain – glatt

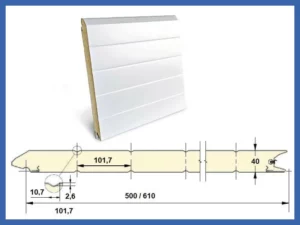

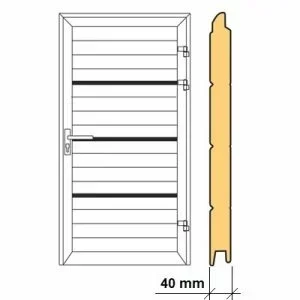

Paneele mit Flachprägung

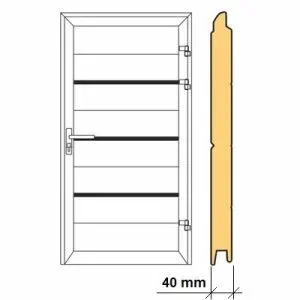

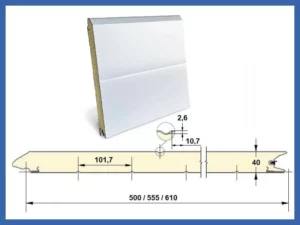

Paneele mit Hochprägung

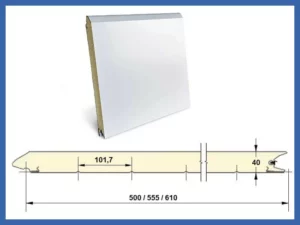

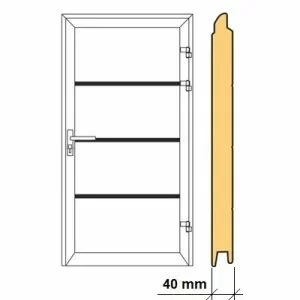

Paneele ohne Prägung

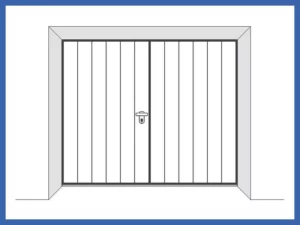

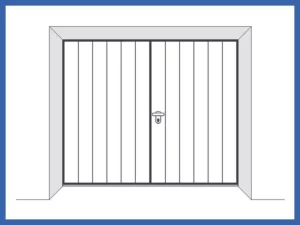

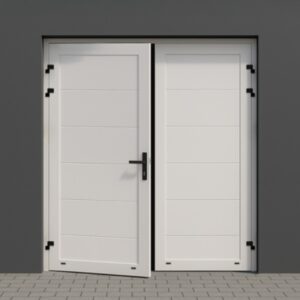

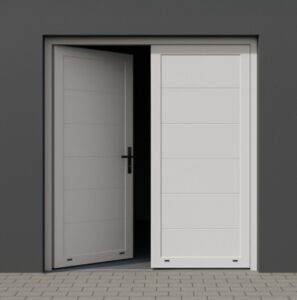

Aufteilung

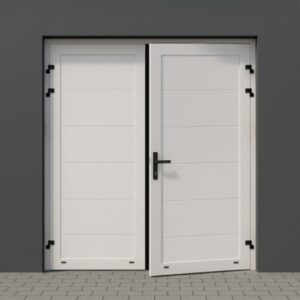

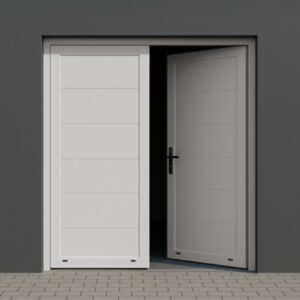

Nur symmetrisch, mit aktivem rechten oder linken Flügel von außen gesehen – bitte bei der Bestellung angeben:

– rechter Flügel zuerst geöffnet

– linker Flügel zuerst geöffnet

Garagentorschloss / Fenster

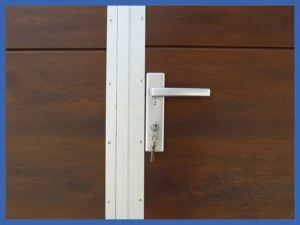

Garagentorschloss

In Paket befindet sich ein Schließzylinder mit drei Schlüsseln

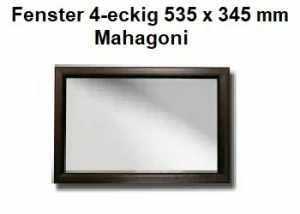

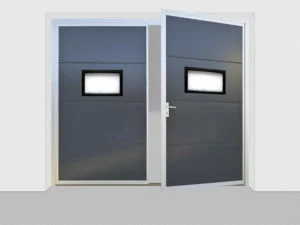

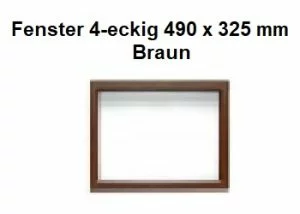

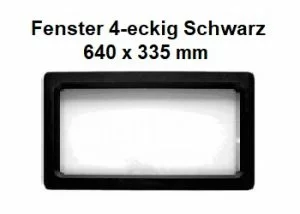

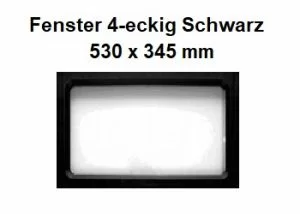

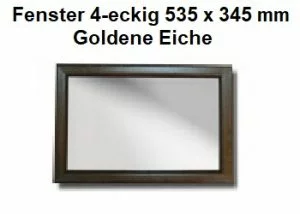

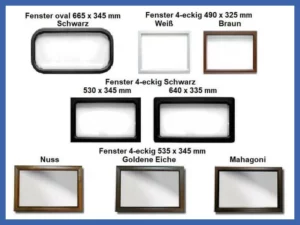

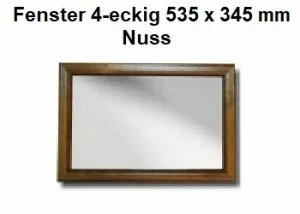

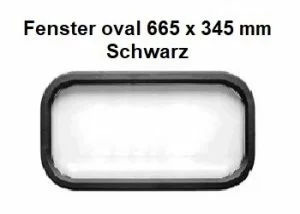

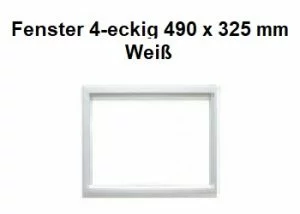

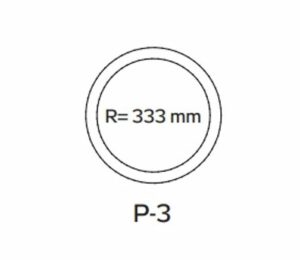

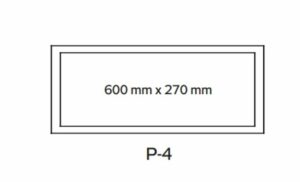

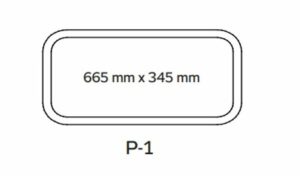

Fenster im Tor

– Verglasung: aus doppeltem Acryl insgesamt 20 mm stark
– In verschiedenen Außenmaßen und Farben erhältlich
Die Fenster können nur waagerecht im zweiten Paneel von oben montiert werden – immer symmetrisch in Paneel.
Die hier dargestellten Farben können von den tatsächlichen Farbe abweichen.

Montage

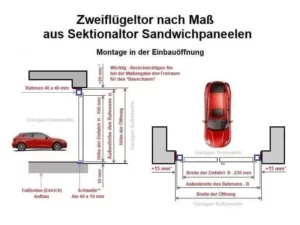

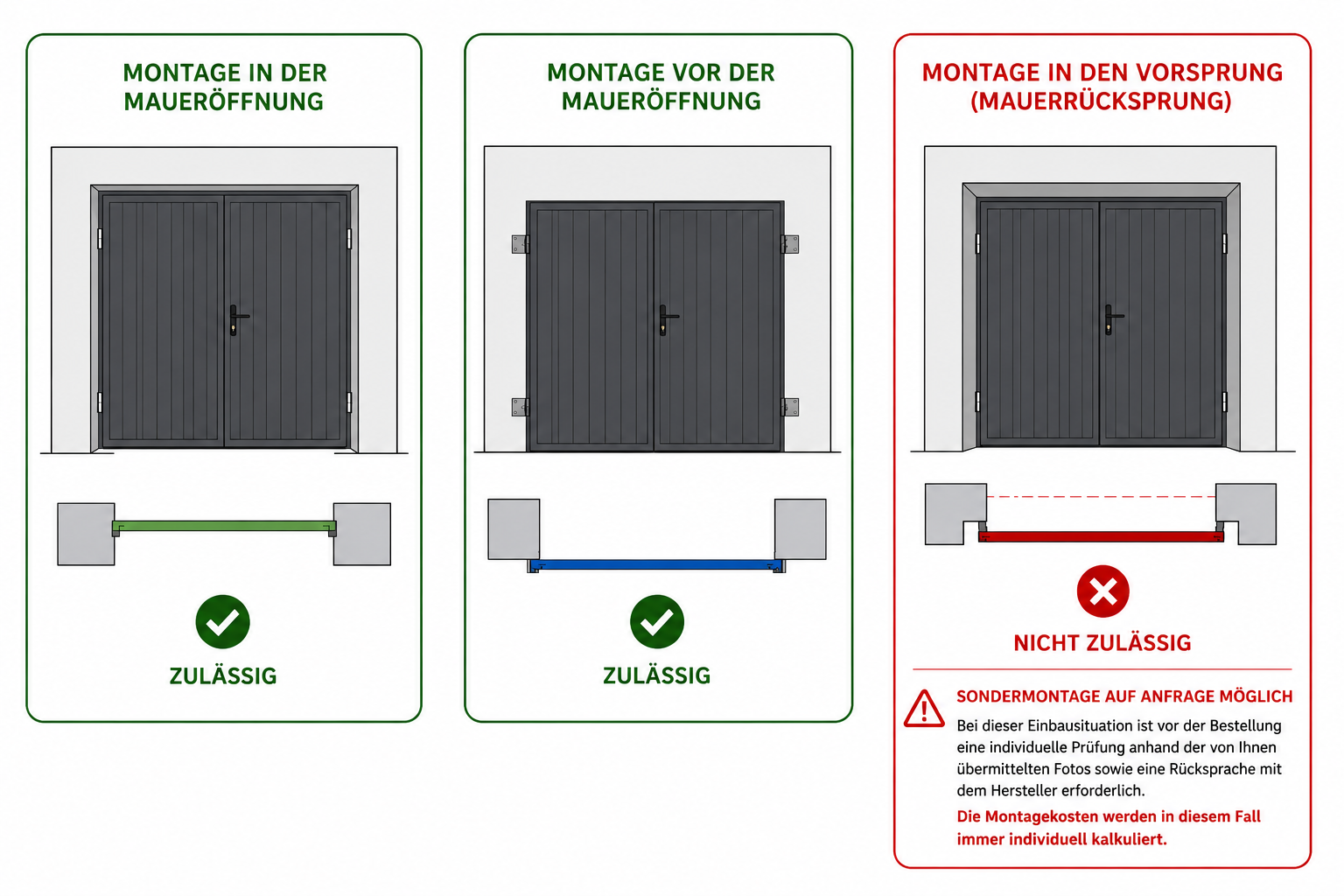

Montagehinweise für das Tor

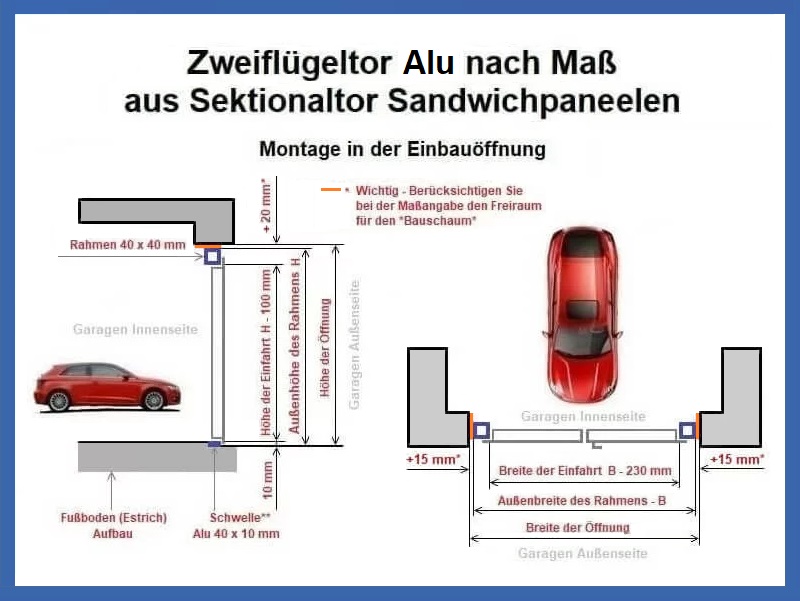

Montage in der Einbauöffnung

bei der Montage in der Einbauöffnung für das Zweiflügeltor berechnen Sie die Rahmenaußenmaße wie folgt:

Rahmenaußenmaß Breite = Lichtes Maß Breite minus 30mm

Rahmenaußenmaß Höhe = Lichtes Maß Höhe minus 20mm

Montageteile werden mitgeliefert: 6 x Montageplatten + 6 Dübeln und Schrauben

Lüftungsgitter / Zargenverkleidung

Lüftungsgitter im Tor

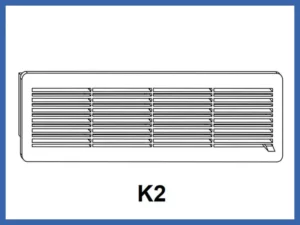

72-Gitter-K2

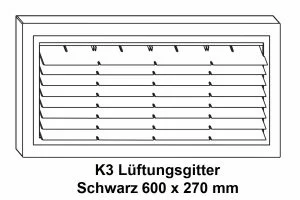

72-Gitter-K3

Lüftungsgitter aus Kunststoff sind in den ersten Paneel von unten Montiert

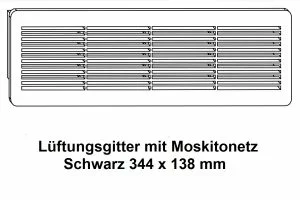

– standardmäßig Gitter K2 nur in schwarz RAL 9005 mit einer Abmessung von 344 x 138 mm mit Moskitonetz und Regulierung des Luftstroms ausgestattet.

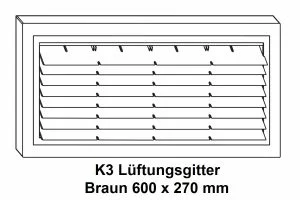

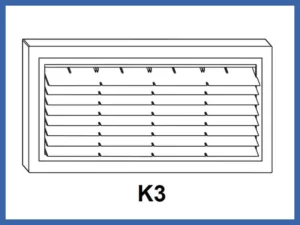

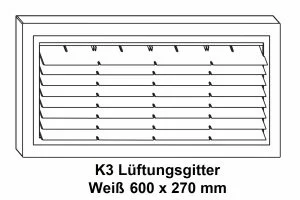

– optional Gitter K3 ohne Moskitonetz und Regulierung des Luftstroms mit einer Abmessung von 600 x 270 mm sind in drei Farben: schwarz, weiß und braun erhältlich.

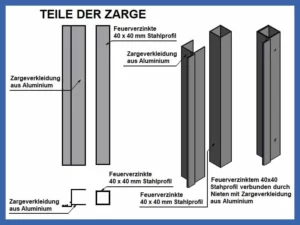

Zargenverkleidung

Die feuerverzinkte Rahmen wird aus geschlossenen 40 x 40 x 1,5 mm Stahlprofilen mit Zargeverkleidung aus massivem Aluminium

91-Zargeverkleidung-für-Zarge

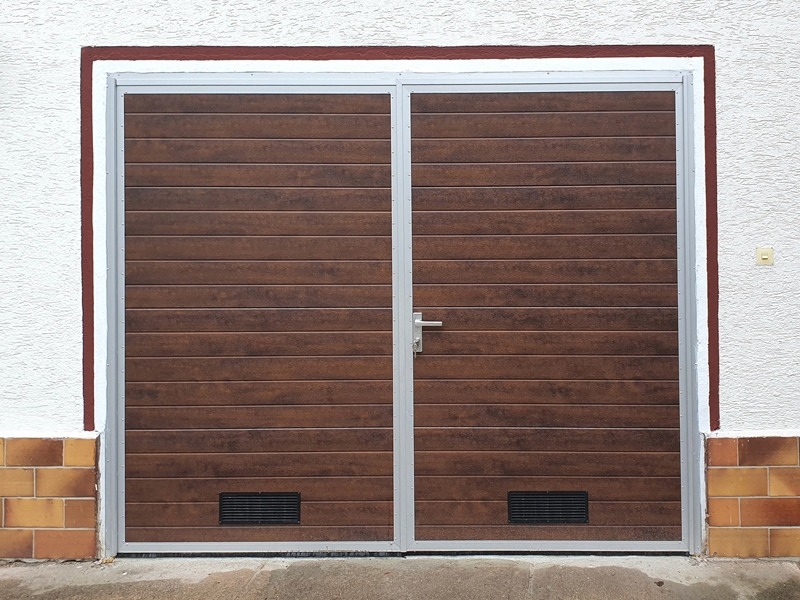

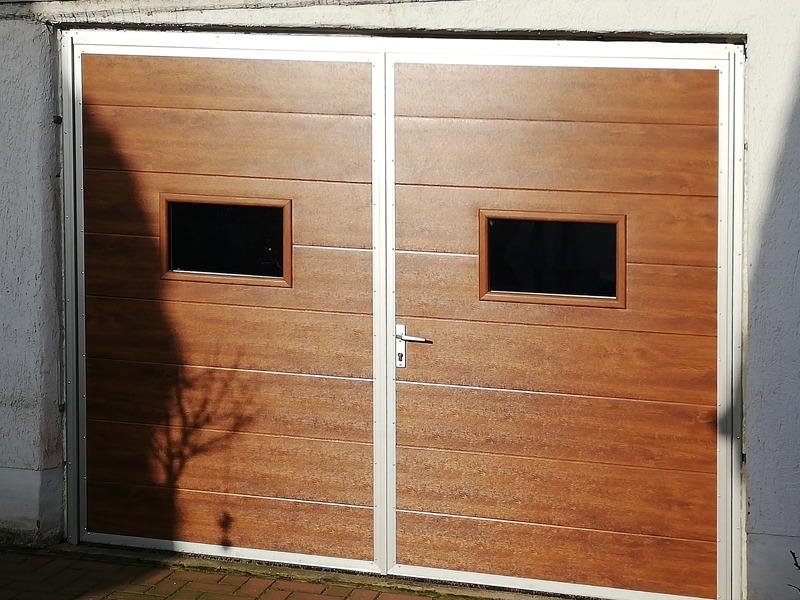

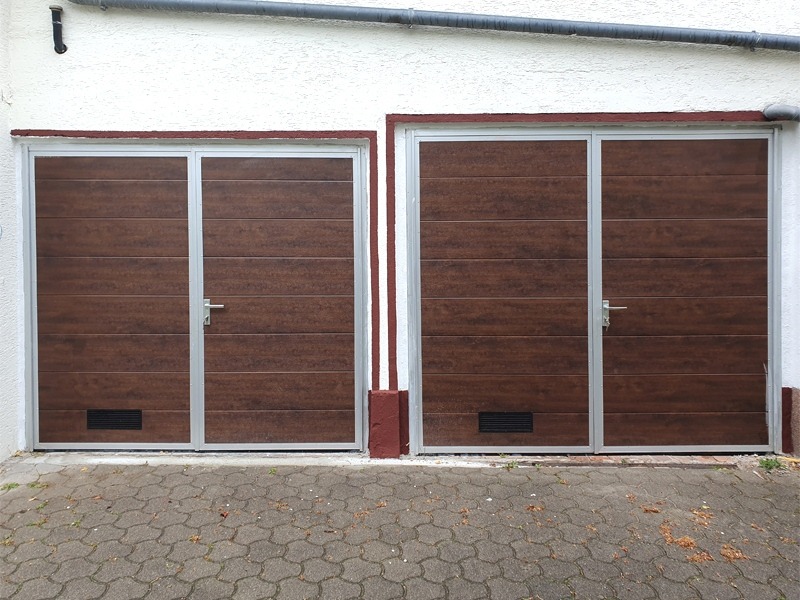

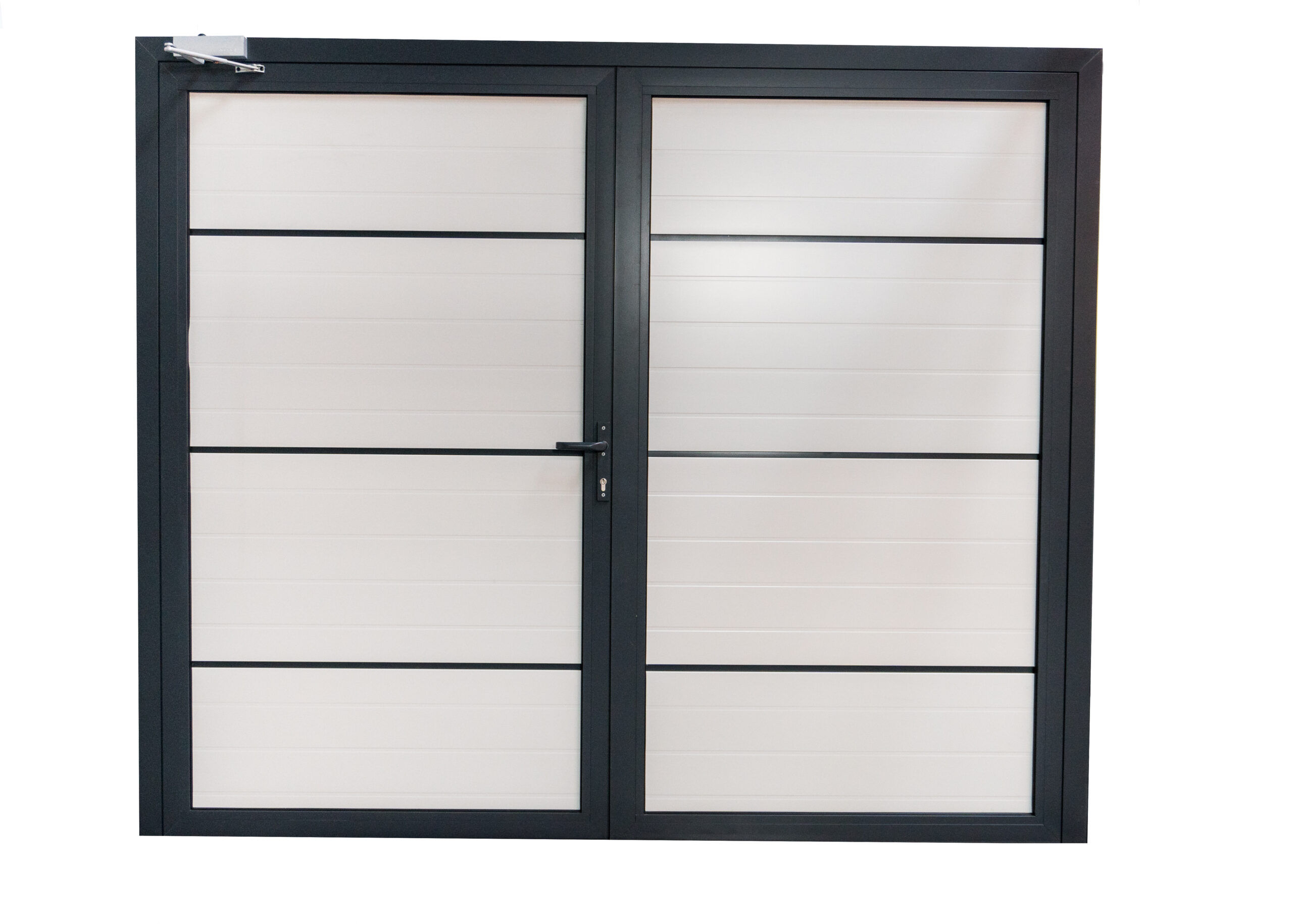

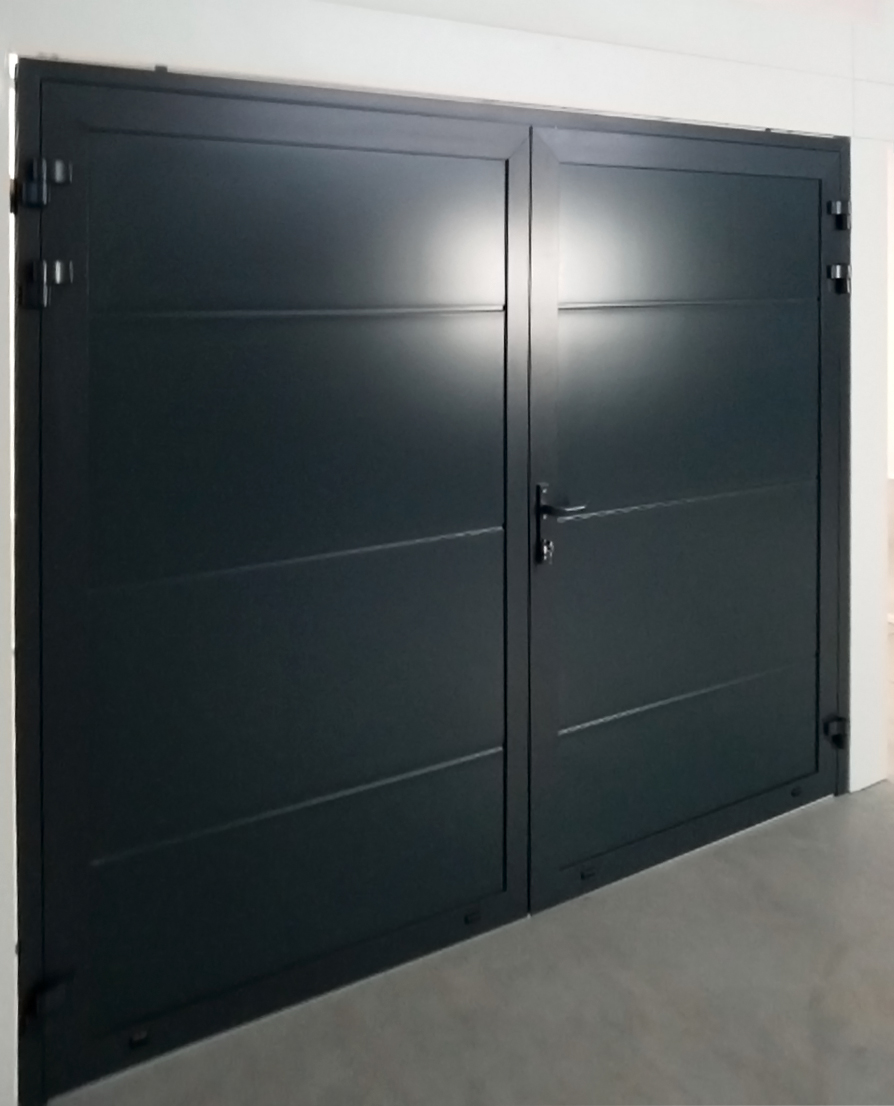

Zweiflügeltor Alu nach Maß aus ISO 40 Sektionaltor Sandwichpaneelen
