Beschreibung

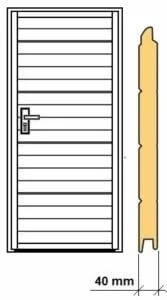

Die Sektionaltorpaneelen, bestehend aus isolierten 40 mm stark, feuerverzinkt und lackiert Polyurethanschaum Sandwich-Paneelen. Dank einer 40 mm starken Platte, hat die Nebeneingangstür erhöhter Wärmeschutzwiderstand. Aufgrund ihrer soliden onstruktion werden diese Nebeneingangstüren für den Bau großer Garagen sowie für Produktions- und Lagerhallen empfohlen und sind eine Alternative zum wirtschaftlichen Schließen der Garage.

Die Nebeneingangstüren aus Polen isoliert, sind auf dem gesamten Umfang des Flügels mit einer Gummidichtung gedichtet. Die Anwendung dieser Lösung erlaubt ein ästhetisches Erscheinungsbild und eine angemessene Wärmeisolierung zu haben. Die ebeneingangstüren werden immer nach Außen geöffnet und können problemlos zwischen der Leibung oder auch vor der Leibung montiert werden. Wenn die Schwelle nicht erwünscht ist, wird die Nebeneingangstür mit einer Bürstendichtung unter den Tür-Flügeln geliefert. Die Nebeneingangstüren sind mit einem Schloss mit einem Schließzylinder und einer Klinke ausgestattet.

ÜBERSICHT

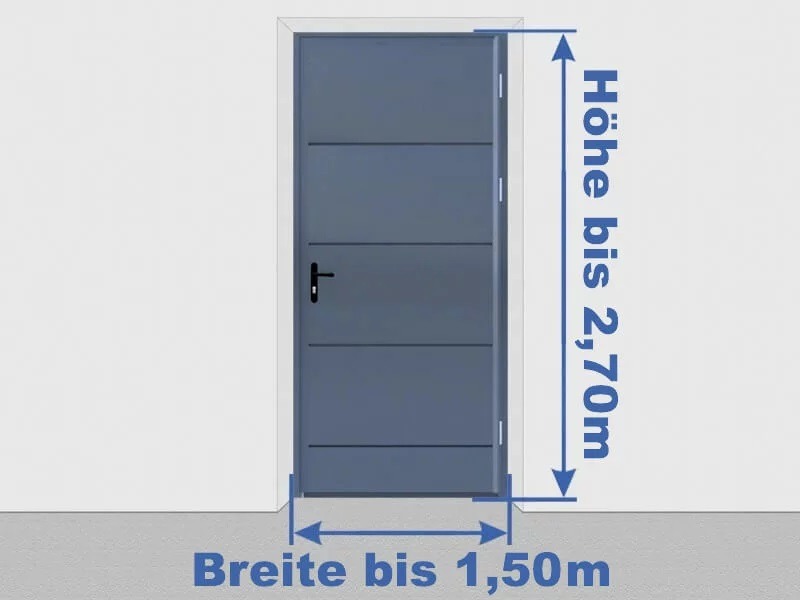

– Maximale Abmessung 1500 x 2700 mm (Breite x Höhe)
– Türrahmen aus feuerverzinktem geschlossenen 60 x 60 mm 1,5 mm stark Stahlprofil. Türrahmen sind standardmäßig farblich passend zur RAL oder holz-änlichen Farbe der Füllungen von außen pulverbeschichtet.
– Flügel Rahmenkonstruktion aus offenen verzinkten Stahlprofilen in Form des Buchstabens „h” 45×80. Rahmenkonstruktion sind auch standardmäßig farblich passend zur RAL oder holz-änlichen Farben der Füllungen von außen pulverbeschichtet.
– Befüllung der Türflügel – Sektionaltor Paneele mit einem 40 mm starken, isolierten Polyurethanschaum gefüllt
– Die Verwendung eines versteckten dreifaches feuerverzinkt Scharniersystem 4 mm stark
– Die Position der Klinke hängt von der Höhe der verwendeten Paneele ab (95-120 cm).
– Montage in der Einbauöffnung oder vor der Einbauöffnung (im Montagesatz Montageplatten).
– Schwelle: aus verzinkten Stahlprofilen 60×32, oder Bürste 32 mm an unterer Kante des Flügels
– Stopper des Flügels
– Begrenzer der 90° Öffnungswinkel.
– Gummidichtung um dem gesamten Umfang zwischen dem Türblatt und dem Türrahmen befestigt.
– Fenster Außenmaß 600 x 265 mm aus doppeltem Acryl insgesamt 20 mm stark.
– Fenster nur in Flügel ab min. 0,90 m breit möglich.
– Lüftungsgitter aus Kunststoff Außenmaß 435 x 136 mm (weiße Innenseite)

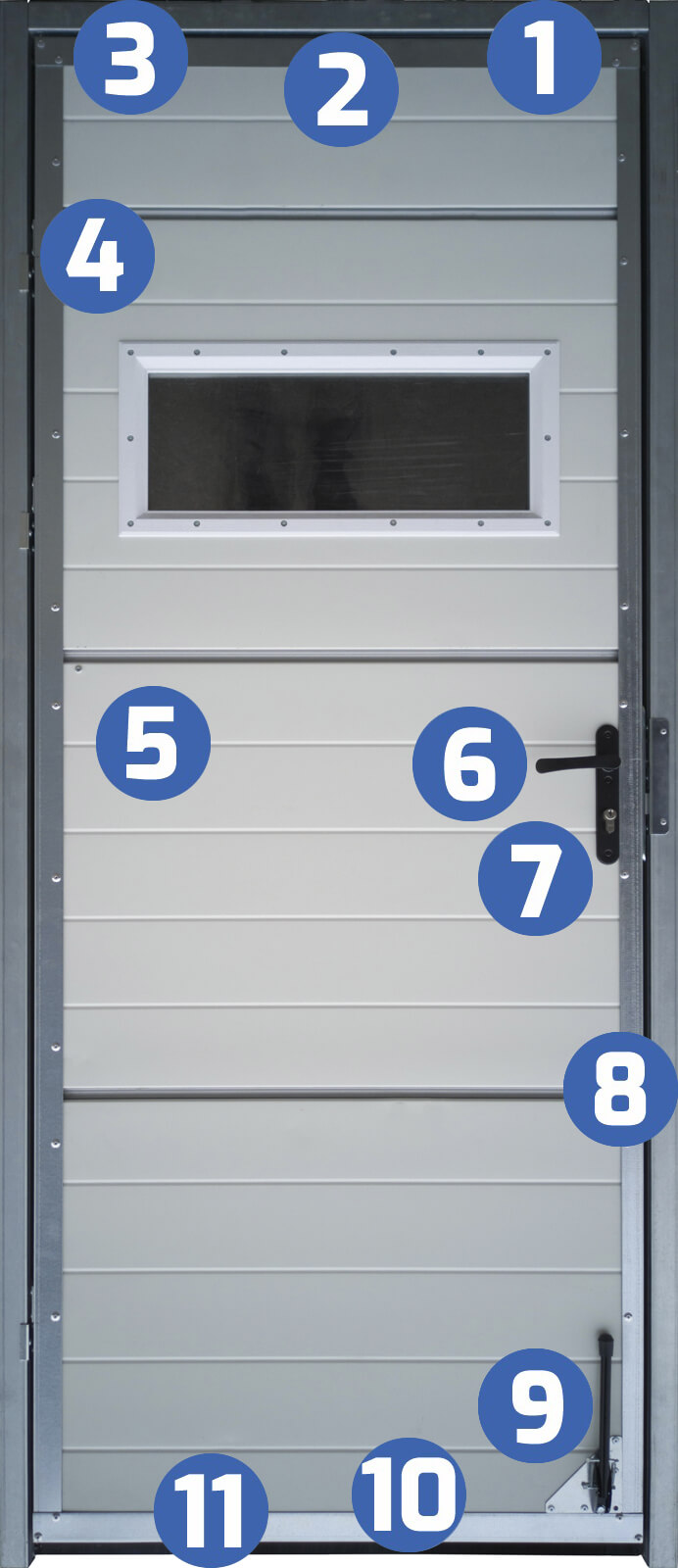

Technische details

CE-Konformitätserklärung.

Mechanische Festigkeit und Stabilität: Erfüllt die Anforderungen der Norm PN-EN 12604:2002

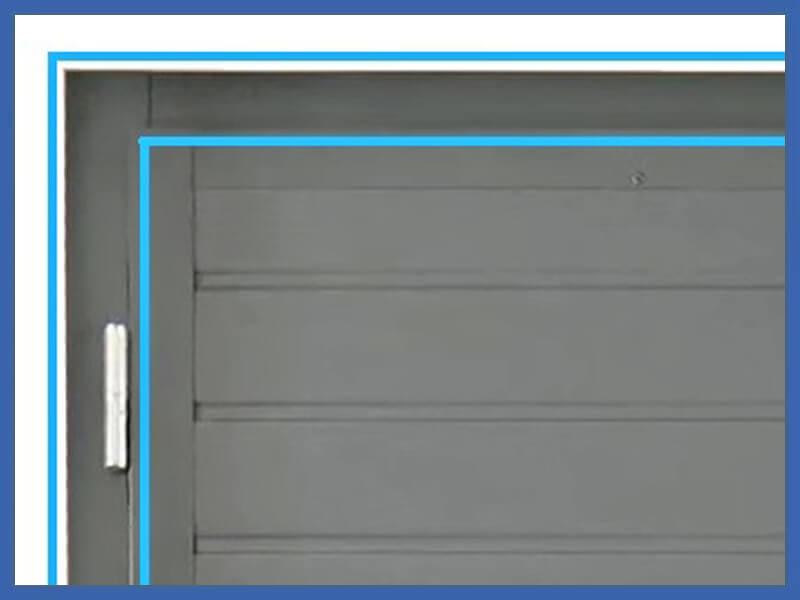

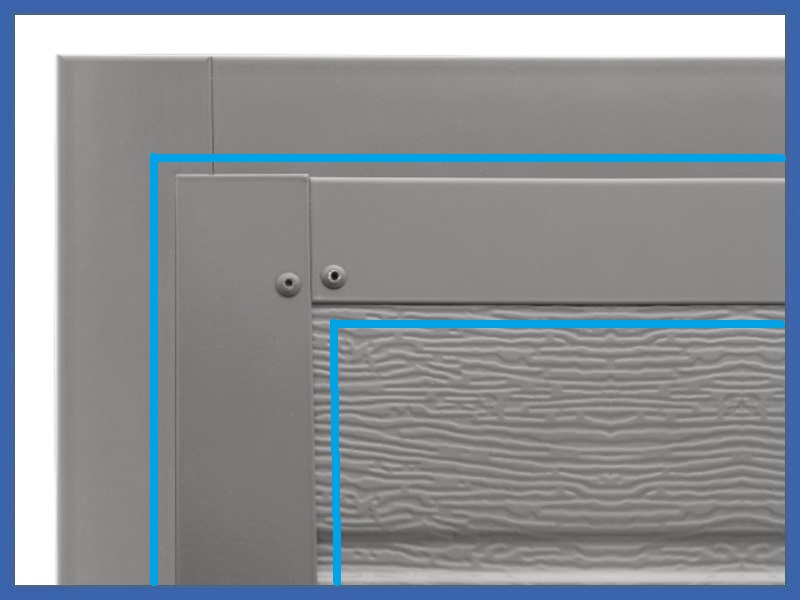

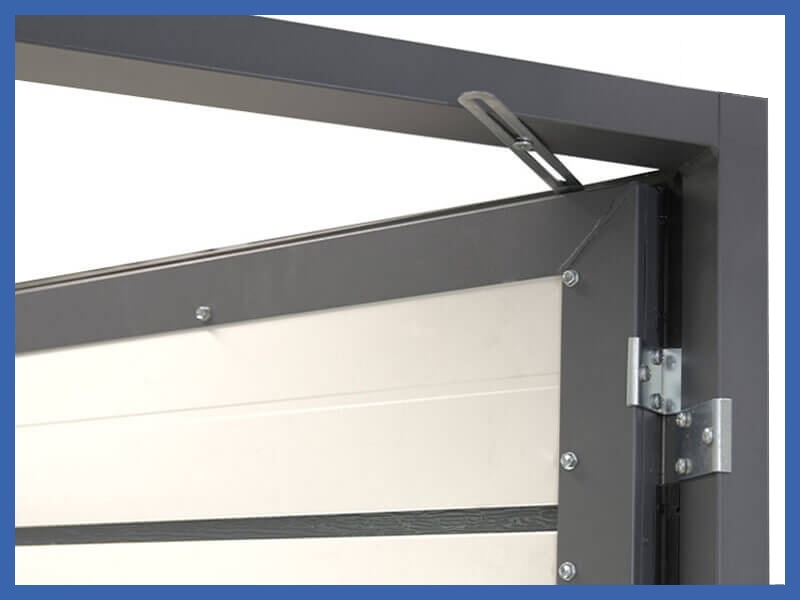

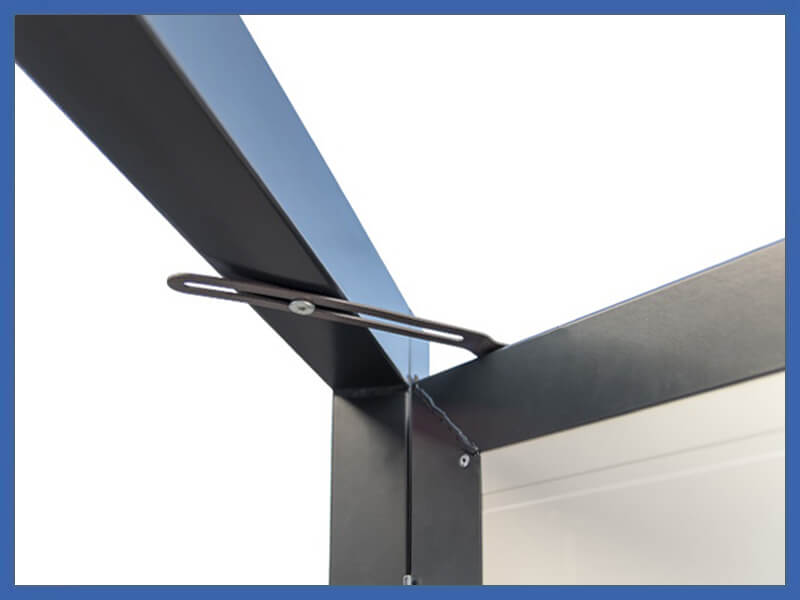

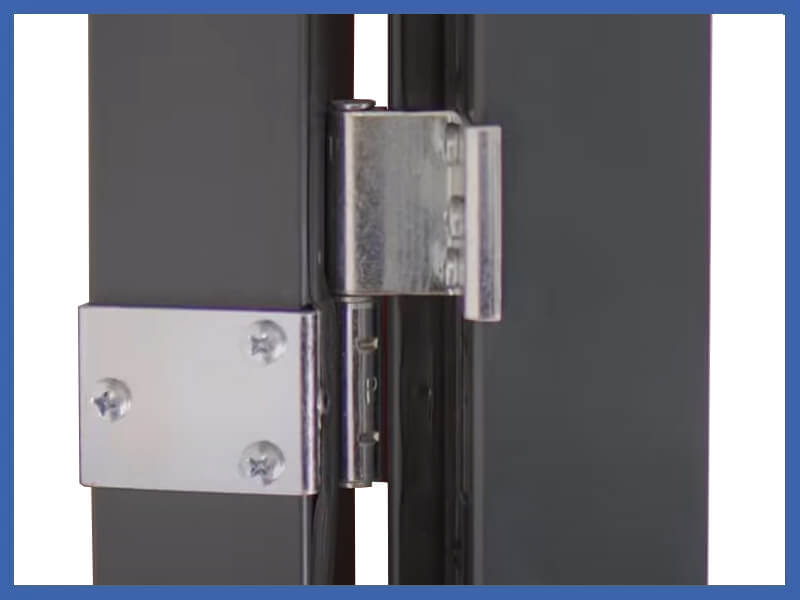

RAHMEN DER NEBENEINGANGSTÜR – Torrahmen aus feuerverzinktem geschlossenen 60 x 60 mm 1,5 mm stark Stahlprofil – Die verzinkten und pulverbeschichtet Torrahmen-Elemente sind durch Schweißen miteinander verbunden	RAHMEN DES FLÜGELS – Flügel Rahmenkonstruktion aus feuerverzinkten und in RAL pulverbeschichtet offenen 1,5 mm stark Stahlprofilen in Form des Buchstabens „h” 45×80 – Die verzinkten Flügeltragstruktur ist geschweißt, der äußere Teil der Flügelkonstruktion ist genietet.	ÖFFNUNGSBERGERENZER – Begrenzer der 90° Öffnungswinkel an Flügel– Der Flügel kann bis zu 180° geöffnet werden (nachdem der Begrenzer entfernt wurde)	SCHARNIERE – Versteckten dreifaches feuerverzinkt Scharniersystems 4 mm stark

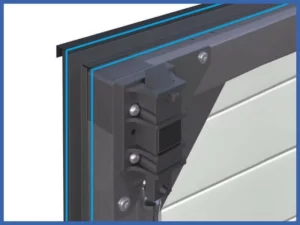

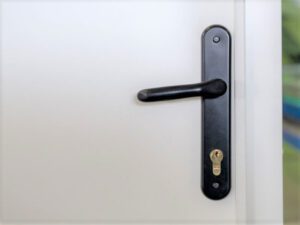

PANEELE – Die Sektionaltorpaneele, bestehend aus isolierten 40 mm stark, feuerverzinkt und lackiert oder beschichtet mit Holzdeckor Polyurethanschaum Sandwich-Paneelen.	KLINKE – Die Position der Klinke hängt von der Höhe der verwendeten Paneel ab	SCHLIEßZYLINDER – In der Paket befindet sich ein Schließzylinder mit drei Schlüsseln	GUMMIDICHTUNG – Gummidichtung um dem gesamten Umfang zwischen dem Türblatt und dem Türrahmen befestigt

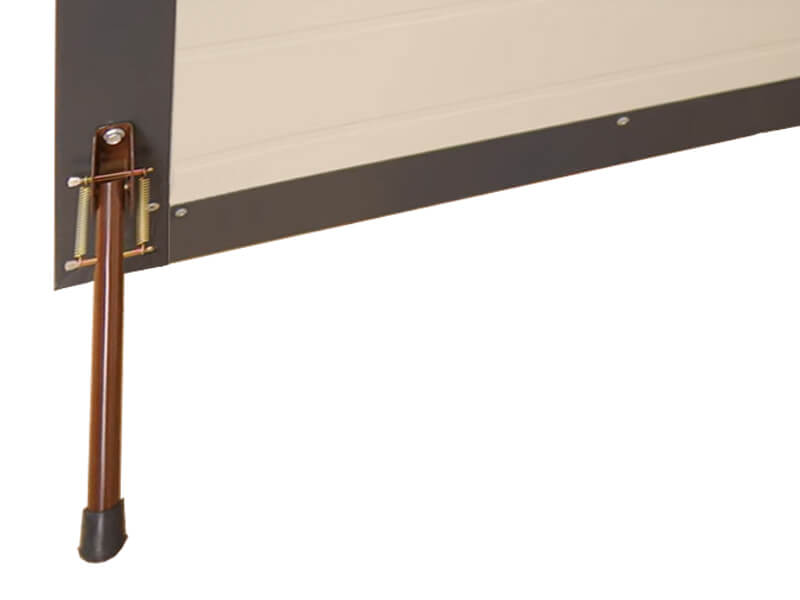

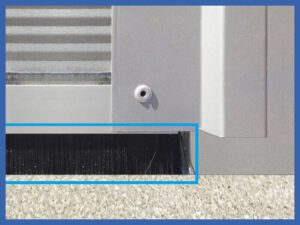

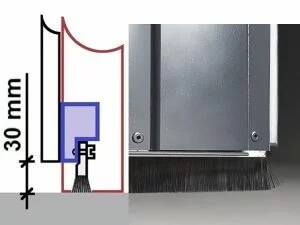

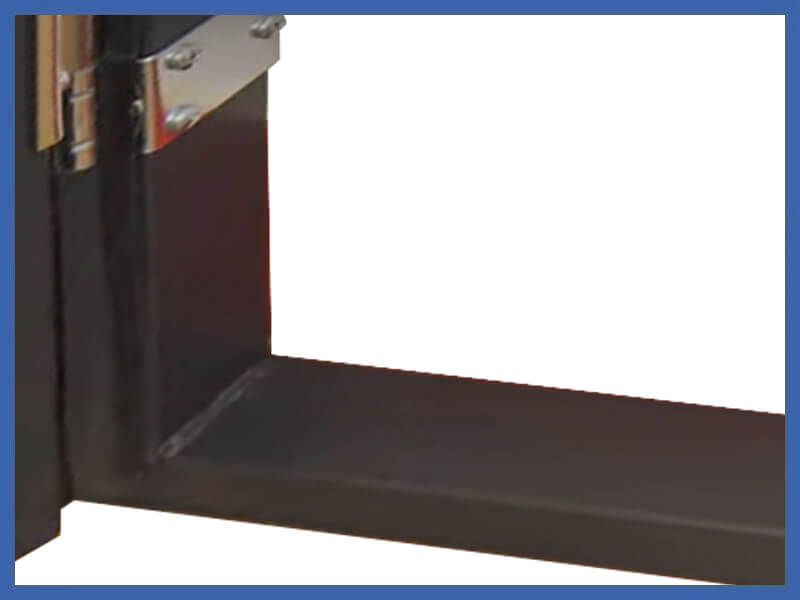

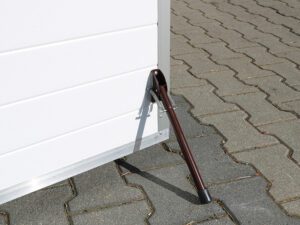

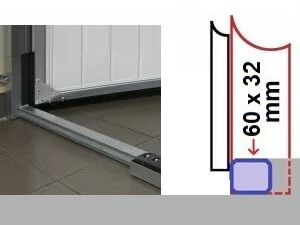

STOPPER DES FLÜGELS – Stopper des Flügels	SCHWELLE (Standard) – Schwelle: 60×32 mm 1,5 mm stark geschlossene feuerverzinkte Stahlprofil – Durchfahrtbreite mit Stopper: Breite des Tores minus 180mm – Durchfahrtbreite ohne Stopper: Breite des Tores minus 120mm ohne Stopper) – Durchfahrthöhe: Höhe des Tores minus 92mm ( Höhe des Tores minus 60mm – mit der Bürste)	BÜRSTE (Optional) – Alternativ – Bürste 30 mm an unterer Kante des Flügels – Durchfahrtbreite mit Stopper: Breite des Tores minus 180mm – Durchfahrtbreite ohne Stopper: Breite des Tores minus 120mm ohne Stopper) – Durchfahrthöhe: Höhe des Tores minus 60mm

Die in den Beschreibungen dargestellten technischen Lösungen können sich aufgrund technischer Änderungen unserer Produkte im Zusammenhang mit neuen Produktdesignlösungen, Farb- oder Materialänderungen oder der Einführung neuer technologischer Verfahren ändern. Bitte beachten Sie, dass die auf unserer Website gezeigten Bilder lediglich als Beispiel dienen und Abweichungen in der tatsächlichen Ausführung möglich sind.

Paneele/ Öffnungsrichtung

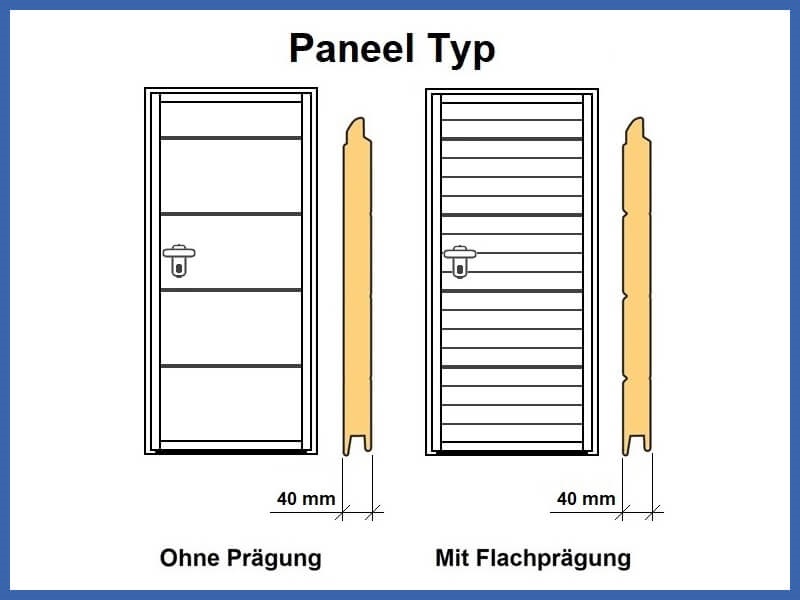

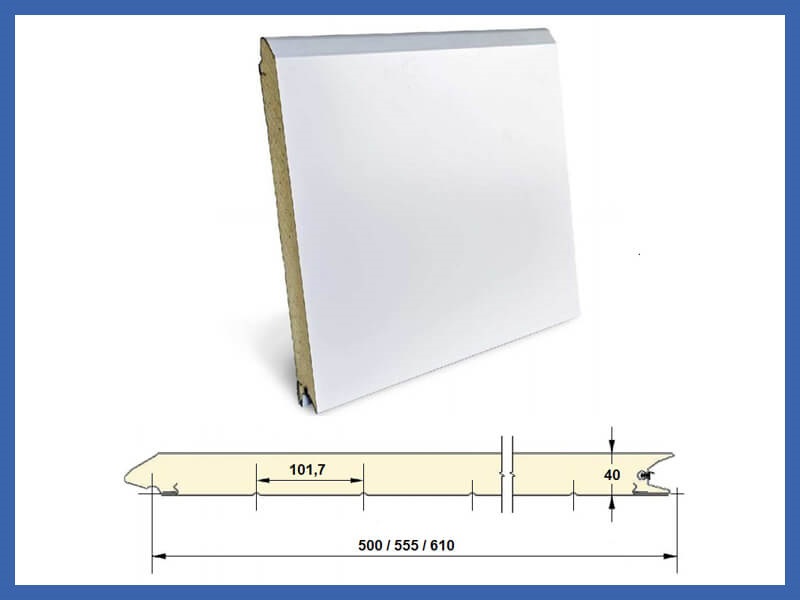

Paneele

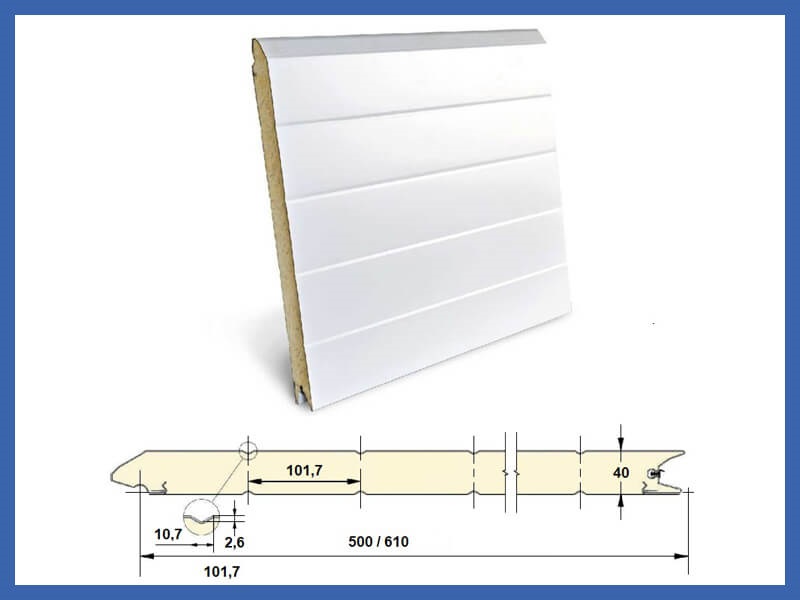

Für die Nebeneingangstüren aus Sektionaltor Sandwichpaneelen stehen folgenden Paneel Typen zu Verfügung:

– mit Flachprägung

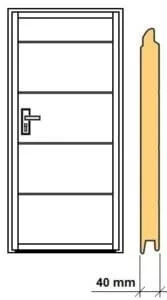

– ohne Prägung

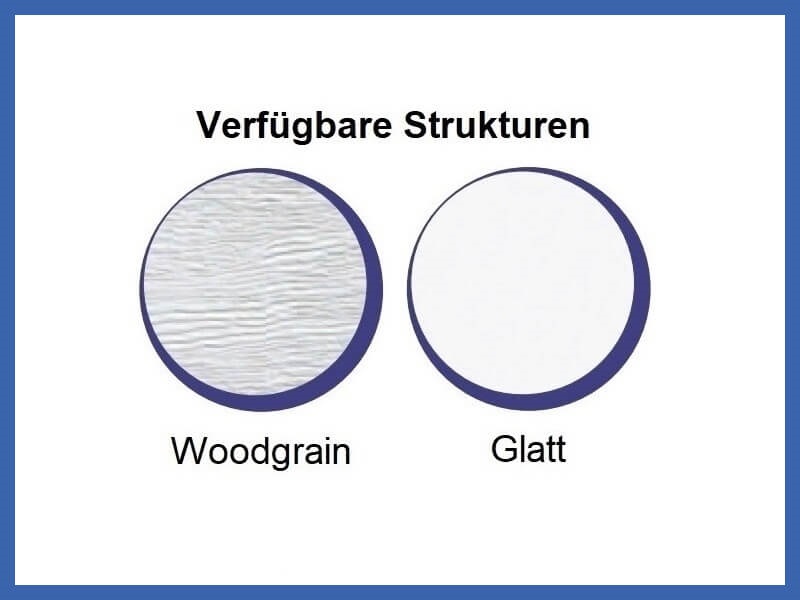

Verfügbare Strukturen: – woodgrain – glatt

Öffnungsrichtung

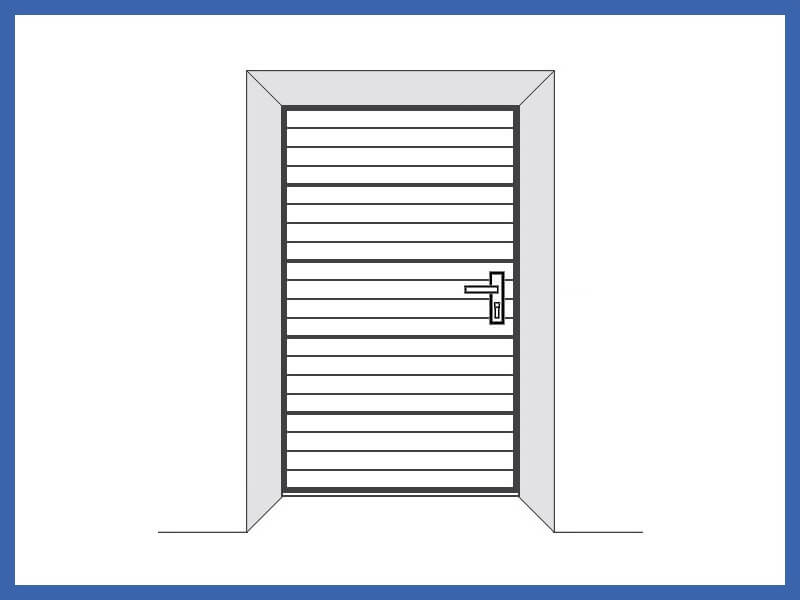

DIN Links

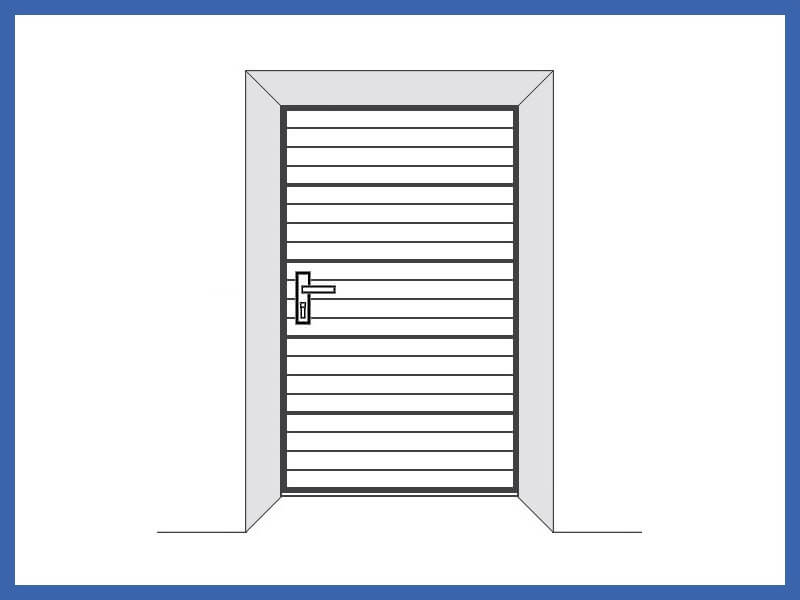

DIN Rechts

Nebeneingangstürschloss/ Fenster

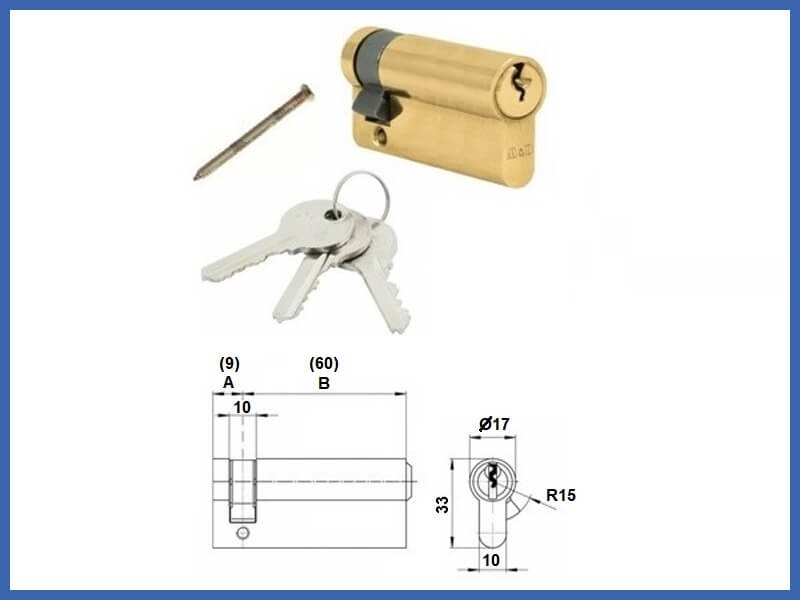

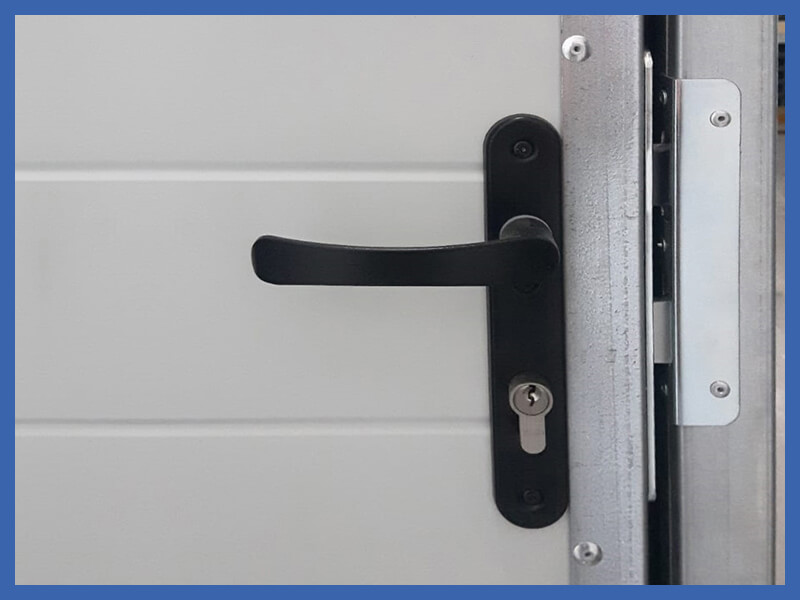

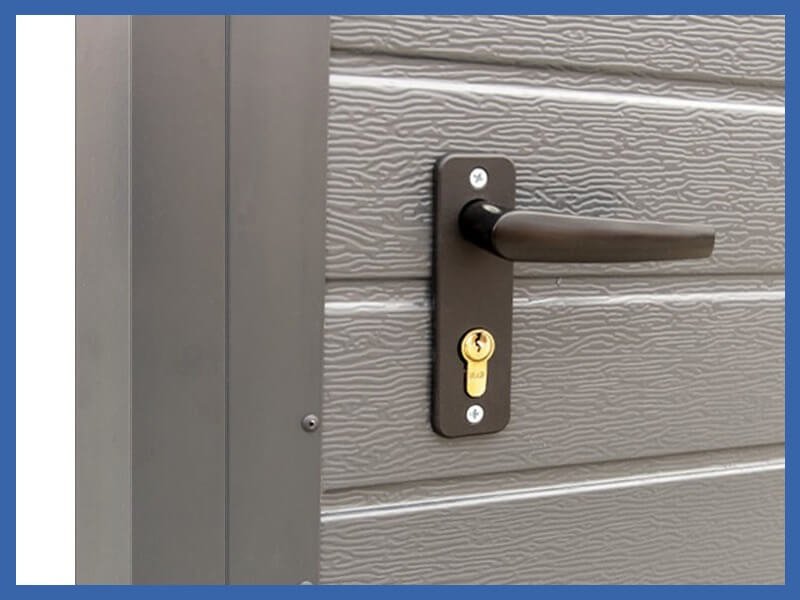

Schloss der Nebeneingangstür

In der Paket befindet sich ein Schließzylinder mit drei Schlüsseln.

Fenster in der Nebeneingangstür

– Verglasung: aus doppeltem Acryl insgesamt 20mm stark
– Außenmaß 600x265mm, Innenmaß 520×190 mm
– In folgenden Farben erhältlich:
RAL 9010 Weiß, RAL 9005 Schwarz, RAL 8003 Lehmbraun,
RAL 8011 Nussbraun, RAL 8017 Schokoladenbraun, RAL 7016 Anthrazitgrau

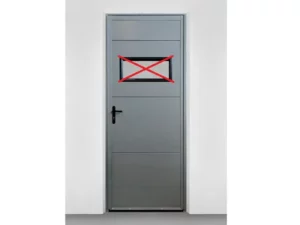

Die Fenster können nur waagerecht immer symmetrisch in Flügel montiert werden
Die hier dargestellten Farben können von den tatsächlichen Farben abweichen.

Montage

Montagehinweise für das Nebeneingangstür

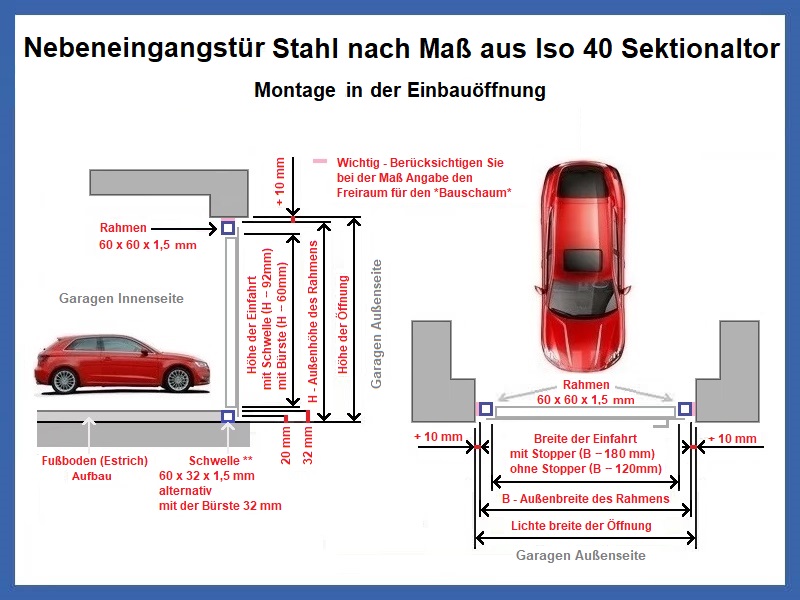

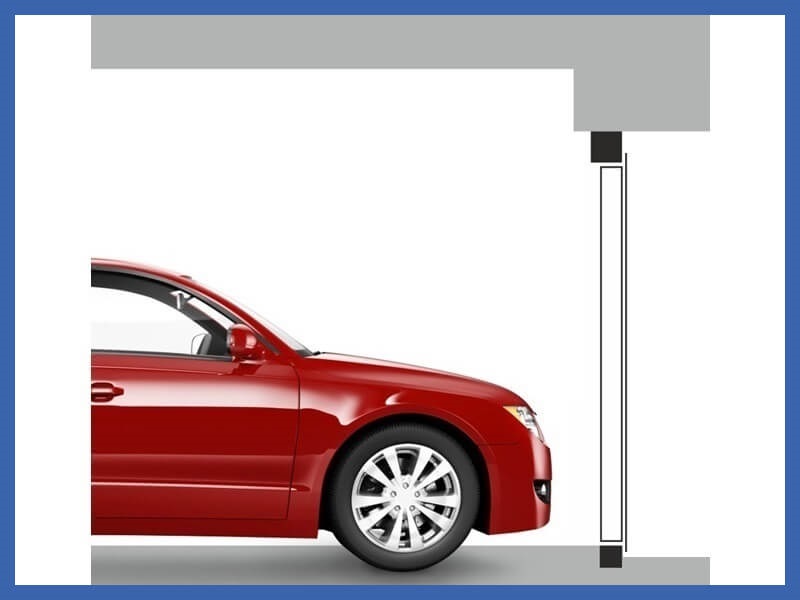

Montage in der Einbauöffnung

bei der Montage in der Einbauöffnung für das Nebeneingangstür Stahl berechnen Sie die Rahmenaußenmaße wie folgt:

Rahmenaußenmaß Breite = Lichtes Maß Breite minus 2cm

Rahmenaußenmaß Höhe = Lichtes Maß Höhe minus 1cm

Montageteile werden mitgeliefert: Montageplatten + Dübeln und Schrauben

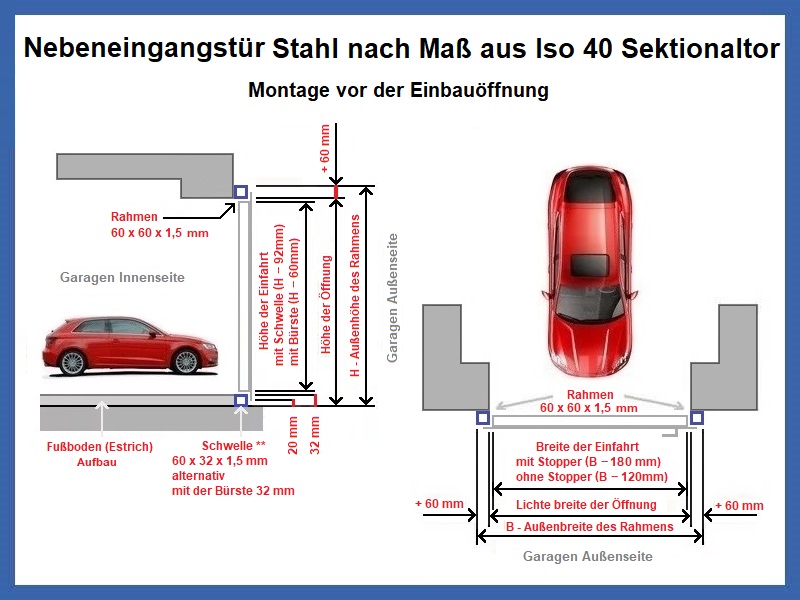

Montage vor der Einbauöffnung

bei der Montage vor der Einbauöffnung für das Nebeneingangstür Stahl berechnen Sie die Rahmenaußenmaße wie folgt:

Rahmenaußenmaß Breite = Lichtes Maß Breite plus 12cm

Rahmenaußenmaß Höhe = Lichtes Maß Höhe plus 6cm

Montageteile werden mitgeliefert: 6 x Montageplatten + 6 Dübeln und Schrauben

Lüftungsgitter / Türrahmen

Lüftungsgitter im Nebeneingangstür

Aus Kunststoff : Weiß, Braun oder Graphit.
Außenmaß 460x135mm; Innenmaß 425x90mm
Die hier dargestellten Farben können von den tatsächlichen Farben abweichen.

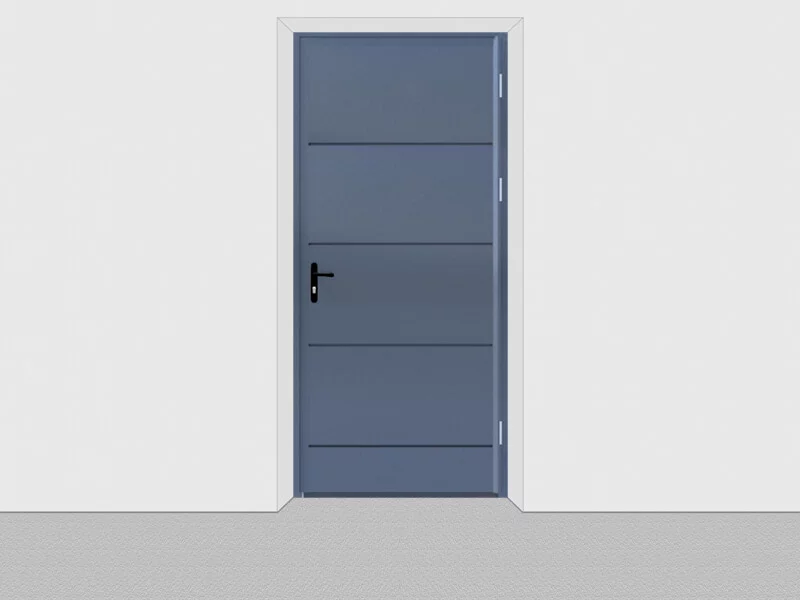

Nebeneingangstür Stahl Nach Maß Aus Iso 40 Sektionaltor Sandwichpaneelen
