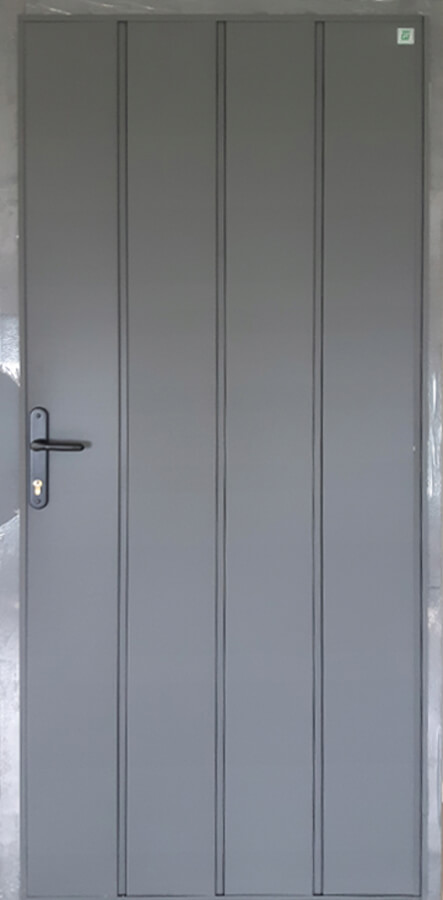

Beschreibung

Bei garagenonline.eu finden Sie Nebeneingangstüren aus Metall in bester Qualität und zu günstigen Preisen. Passen Sie die Nebeneingangstüren im Hinblick auf Farbe und Trapezprofil ganz an Ihre individuellen Vorstellungen an.

Als Alternative zu ungedämmten Nebeneingangstüren aus Metall halten wir auch gedämmte Varianten für Sie bereit, die für eine perfekte Isolierung und damit verbunden ein optimales Klima im Inneren sorgen – selbst bei großen Temperaturschwankungen.

ÜBERSICHT

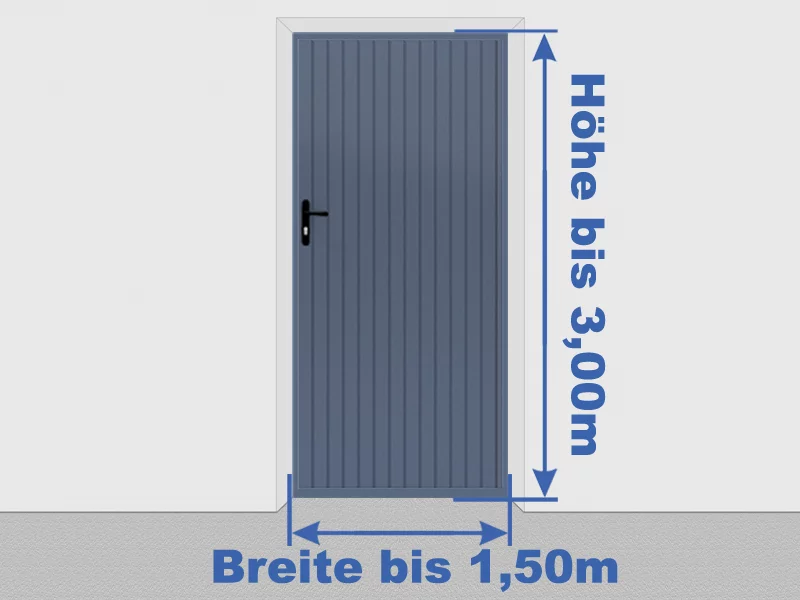

– Maximale Abmessung 1500 x 3000mm (Breite x Höhe)
– Nebeneingangstürrahmen aus feuerverzinktem geschlossenen 60x40x1,5mm (Breite x Tiefe x
Dicke) stark Stahlprofil (mit Zargeverkleidung in Nebeneingangstür Farbe als Standard)
Die feuerverzinkte Rahmen-Elemente sind verschraubt.
Bei Türen mit einer Breite von mehr als 1500mm oder einer Höhe von 2300mm werden die
Rahmenelemente verschweißt.
– Flügel Rahmenkonstruktion aus feuerverzinkten und in RAL lackierten 40x30x1,5mm (Breite x
Tiefe x Dicke) stark Stahlprofil. Die verzinkten Flügel-Elemente sind verschraubt. Bei Türen mit
einer Breite von mehr als 1500mm oder einer Höhe von 2300mm werden die Flügelelemente
verschweißt und zusätzlich mit einem Metalldreieck verstärkt.
– Befüllung der Nebeneingangstür – Trapezblech mit vier Profilarten zur Verfügung:
Senkrecht schmal oder breit sowie waagerecht schmal oder breit.
– Die Verwendung eines versteckten zweifaches feuerverzinkt Scharniersystems 4 mm stark
– Die Position der Klinke hängt von der Höhe der verwendeten Trapezblech ab.
– Montage in der Einbauöffnung mit der Verwendung von Montageflachstangen.

– Montage vor der Einbauöffnung mit der Verwendung von Montagewinkel.
– Schwelle: 40x30x1,5mm (Tiefe x Höhe x Dicke) stark geschlossene feuerverzinkte Stahlprofil
oder Bürste 30mm an unterer Kante des Flügels
– Öffnungsrichtung: DIN rechts oder DIN links von außen gesehen.
– Stopper des Flügels
– Begrenzer der 90° Öffnungswinkel
– Öffnungsrichtung: DIN rechts oder DIN links von außen gesehen.
– Fenster Außenmaß 600 x 265 mm aus doppeltem Acryl insgesamt 20mm stark
– Lüftungsgitter aus Kunststoff Außenmaß 460x135mm

Die in den Beschreibungen dargestellten technischen Lösungen können sich aufgrund technischer Änderungen unserer Produkte im Zusammenhang mit neuen Produktdesignlösungen, Farb- oder Materialänderungen oder der Einführung neuer technologischer Verfahren ändern. Bitte beachten Sie, dass die auf unserer Website gezeigten Bilder lediglich als Beispiel dienen und Abweichungen in der tatsächlichen Ausführung möglich sind.

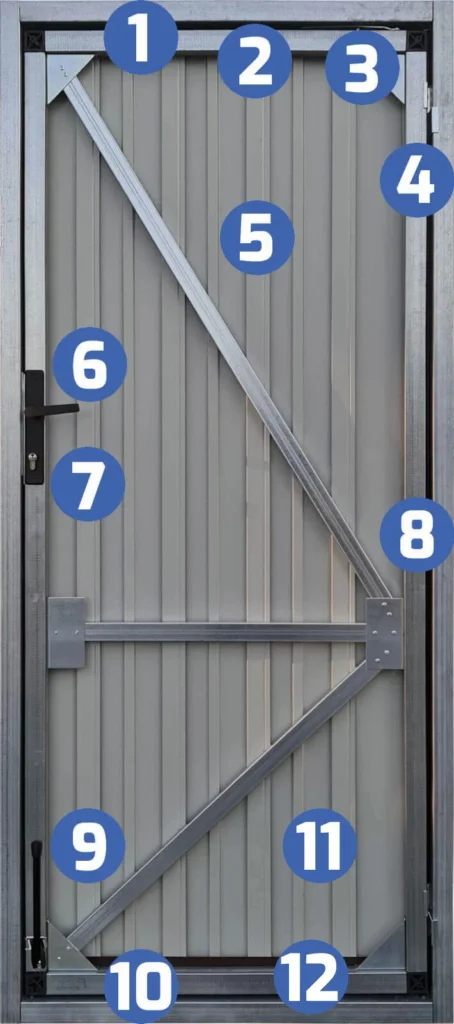

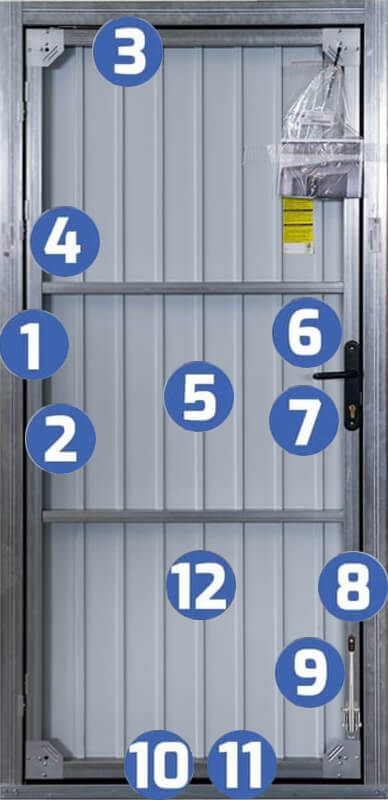

Technische details

CE-Konformitätserklärung.

Mechanische Festigkeit und Stabilität: Erfüllt die Anforderungen der Norm PN-EN 12604:2002

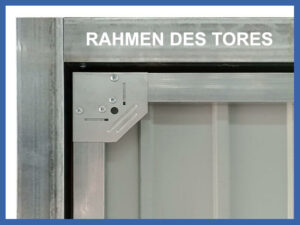

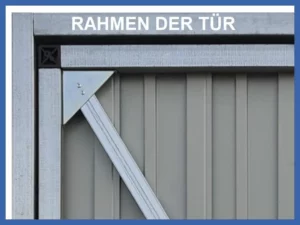

RAHMEN DER NEBENEINGANGSTÜR

– Türrahmen aus feuerverzinktem geschlossenen Stahlprofil:
60x40x1,5mm (Breite x Tiefe x Dicke).
Die Rahmen-Elemente sind verschraubt.
Bei Türen mit einer Breite von mehr als 1500mm oder einer Höhe von 2300mm werden die
Rahmenelemente verschweißt.

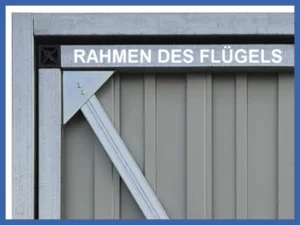

RAHMEN DES FLÜGELS

– Flügelrahmen aus feuerverzinktem gebogenen Stahlprofil:
40x30x1,5mm (Breite x Tiefe x Dicke)
Die feuerverzinkten Flügel-Elemente sind verschraubt.
Bei Türen mit einer Breite von mehr als 1500mm oder einer Höhe von 2300mm werden die
Flügelelemente verschweißt und zusätzlich mit einem Metalldreieck verstärkt.

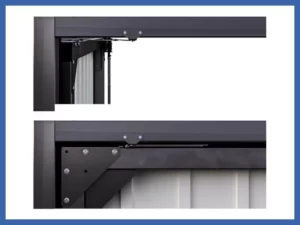

ÖFFNUNGSBERGERENZER

– Begrenzer der 90° Öffnungswinkel an jeden Flügel– Der Flügel kann bis zu 180° geöffnet werden (nachdem der Begrenzer entfernt wurde).

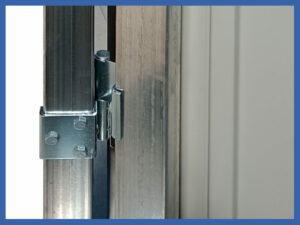

SCHARNIERE

– Versteckten zweifaches/dreifaches feuerverzinkt Scharniersystems 4 mm stark

TRAPEZBLECH 5-Trapezblech

– Für die Nebeneingangstür stehen vier Profilarten zur Verfügung:
Senkrecht schmal oder breit sowie waagerecht schmal oder breit.

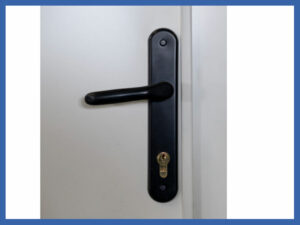

GRIFF-SET

– Griff-Set für Nebeneingangstür inkl. Profilzylinder und 3 Schlüssel
Die Position der Klinke hängt von der Höhe der verwendeten Trapezblech ab

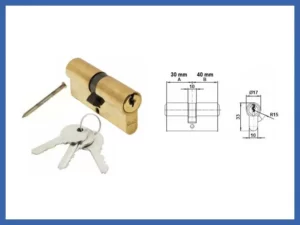

SCHLIEßZYLINDER 7-Schließzylinder

– In der Paket befindet sich ein Schließzylinder mit drei Schlüsseln

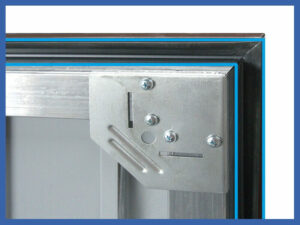

GUMMIDICHTUNG

– Gummidichtung um dem gesamten Umfang zwischen dem Türblatt und dem Türrahmen befestigt

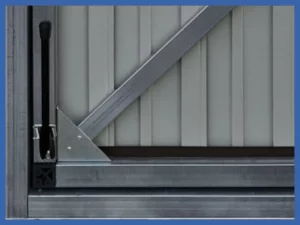

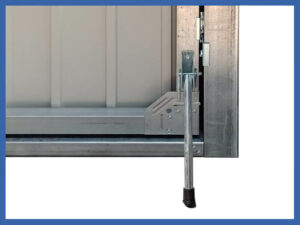

STOPPER DES FLÜGELS

– Stopper des Flügels an dem Flügel

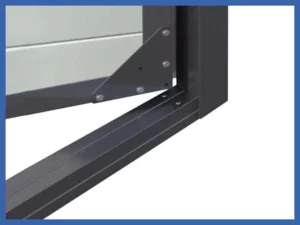

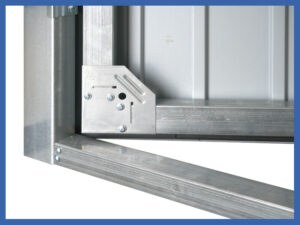

SCHWELLE (Standard)

– Schwelle: geschlossenes, feuerverzinkte mit Montagewinkeln am Boden befestigt Stahlprofil:
40x30x1,5mm (Tiefe x Höhe x Dicke)
Die Schwelle kann bis zu 1 cm versenkt werden.
– Durchfahrtbreite: Breite des Tores minus 120mm
– Durchfahrthöhe: Höhe des Tores minus 90mm

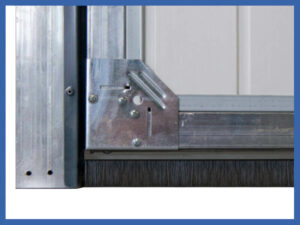

BÜRSTE (optional)

– Alternativ: Die Bürste ist 30mm hoch
– Durchfahrtbreite: Breite des Tores minus 120 mm
– Durchfahrthöhe: Höhe des Tores minus 60 mm

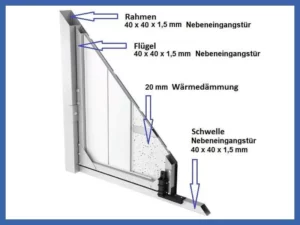

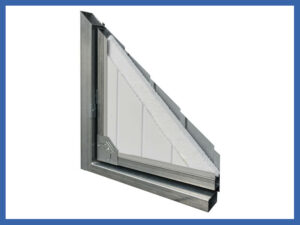

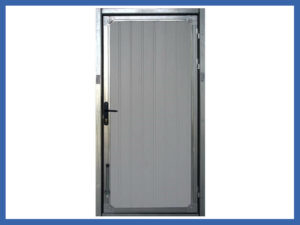

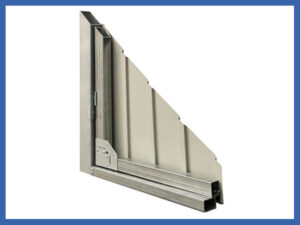

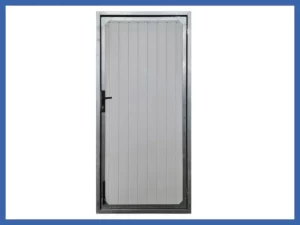

WÄRMEDÄMMUNG

– Wenn Sie Wärmeverluste minimieren möchten, ist eine Erwärmung der Nebeneingangstür in
Betracht zu ziehen.
– Wärmedämmung aus 20mm stark Styroporplatten, die mit weißen Kunststoff-Lamellen
bedeckt sind

Die in den Beschreibungen dargestellten technischen Lösungen können sich aufgrund technischer Änderungen unserer Produkte im Zusammenhang mit neuen Produktdesignlösungen, Farb- oder Materialänderungen oder der Einführung neuer technologischer Verfahren ändern. Bitte beachten Sie, dass die auf unserer Website gezeigten Bilder lediglich als Beispiel dienen und Abweichungen in der tatsächlichen Ausführung möglich sind.

Trapezblech/ Öffnungsrichtung

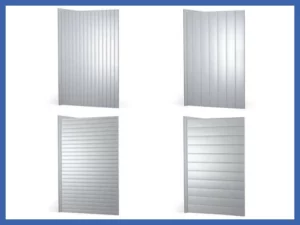

Trapezblech

Für die Nebeneingangstüren stehen vier Profilarten zur Verfügung:
senkrecht, schmal und breit sowie waagerecht, schmal und breit.

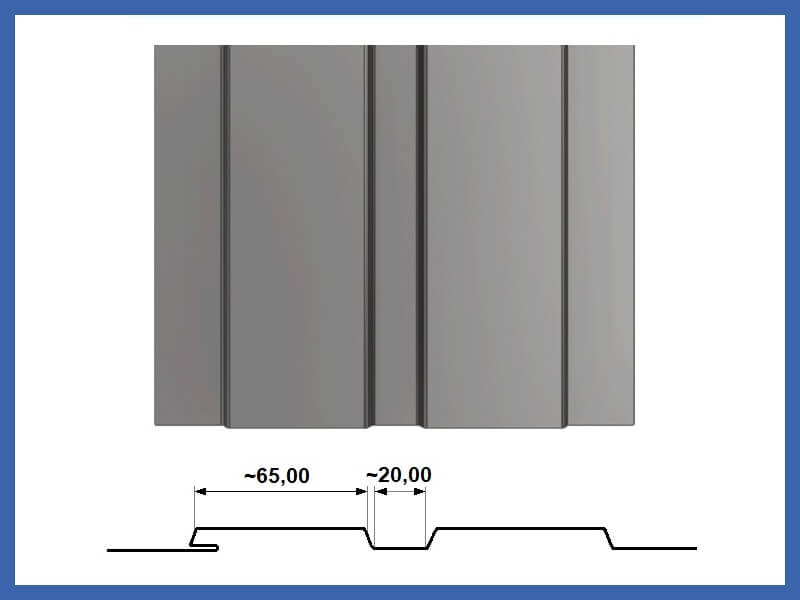

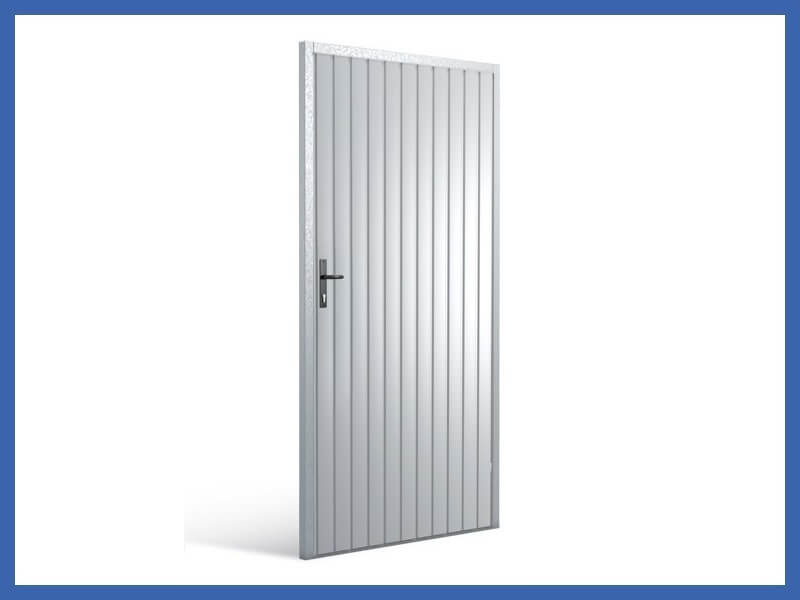

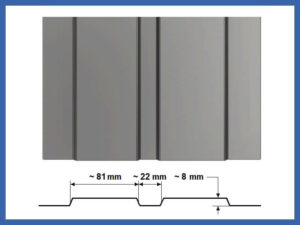

Senkrecht schmal

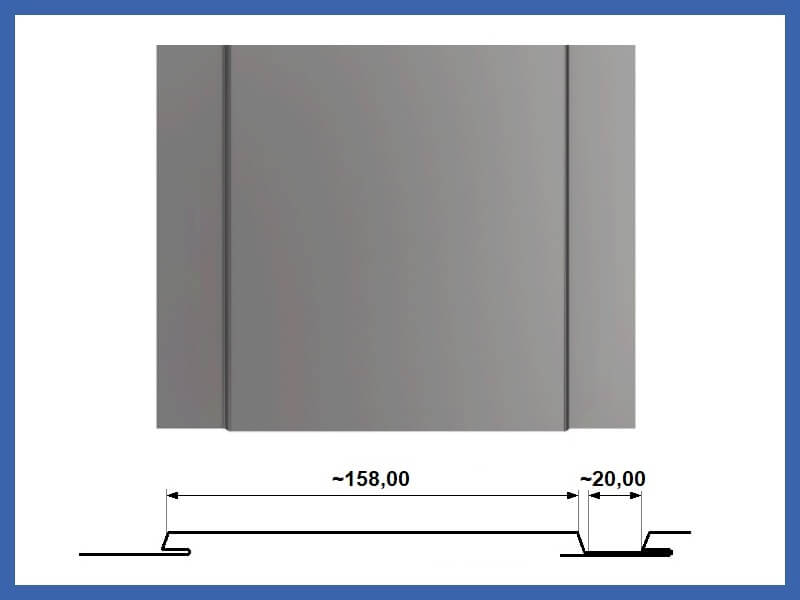

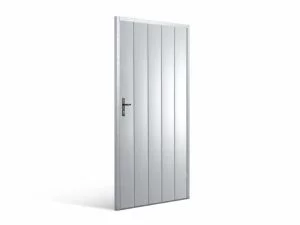

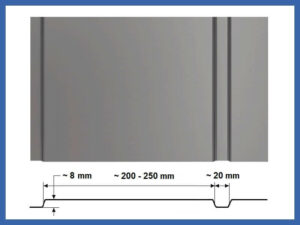

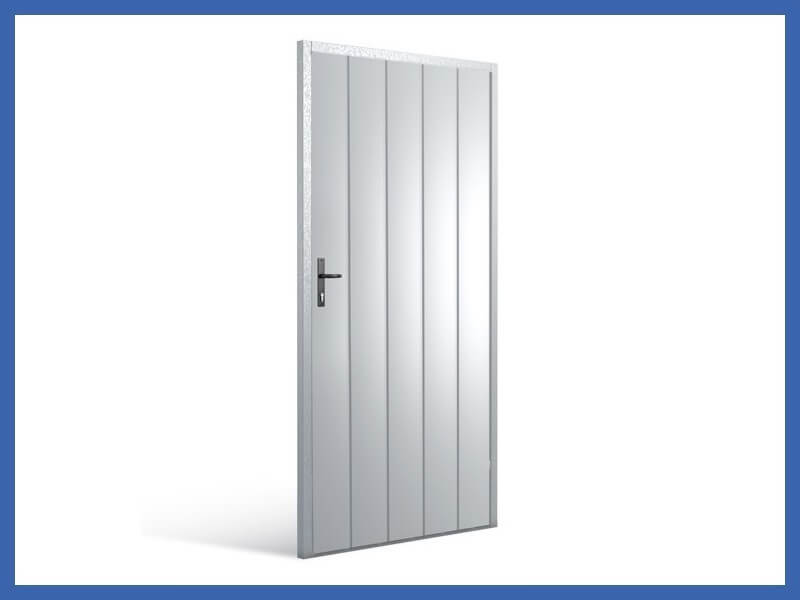

Senkrecht breit

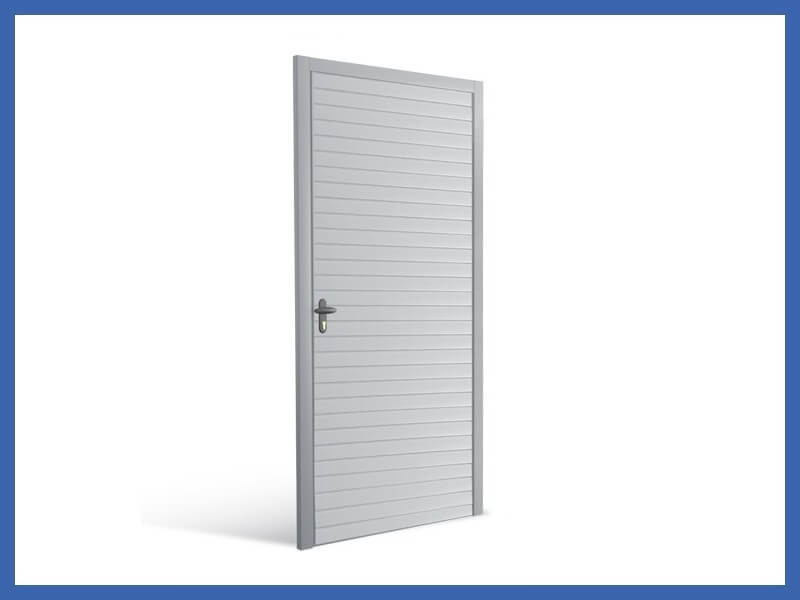

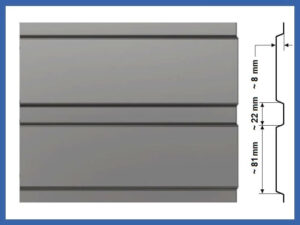

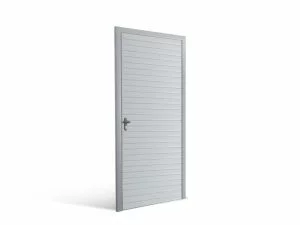

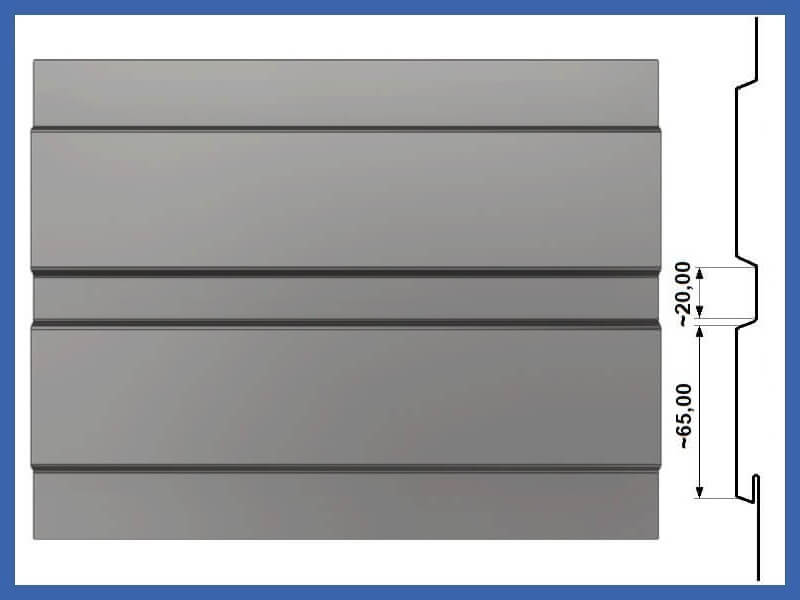

Waagerecht schmal

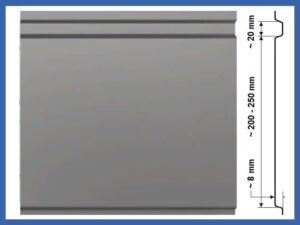

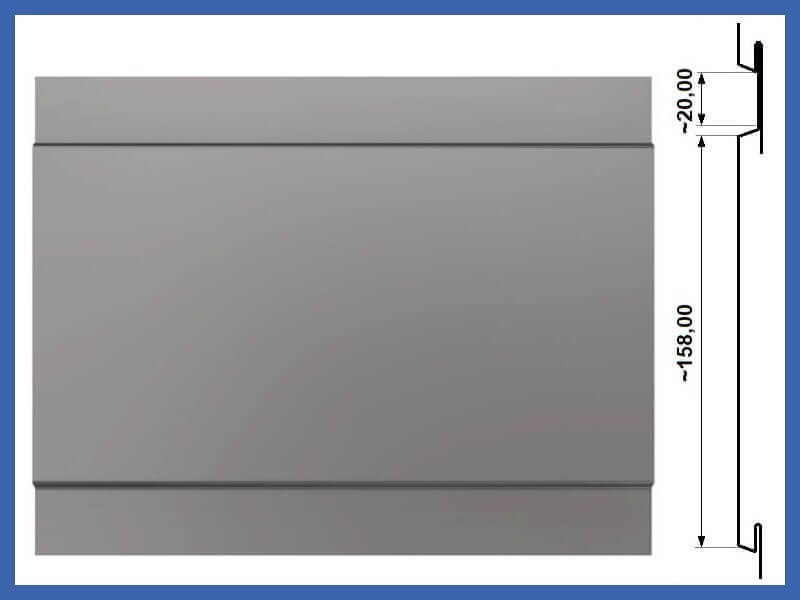

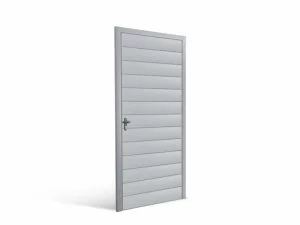

Waagerecht breit

Senkrecht schmal

Senkrecht breit

Waagerecht schmal

Waagerecht breit

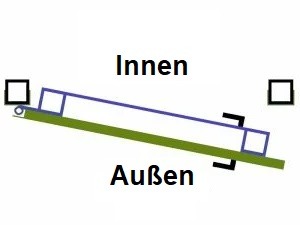

Aufteilung

Nach rechts oder links von außen gesehen – bitte bei der Bestellung angeben

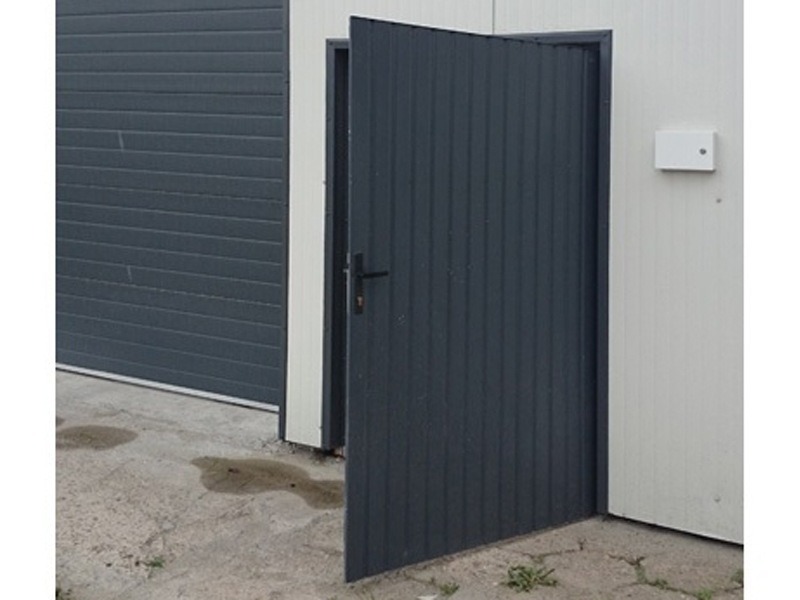

Die Flügel öffnen sich nur nach außen

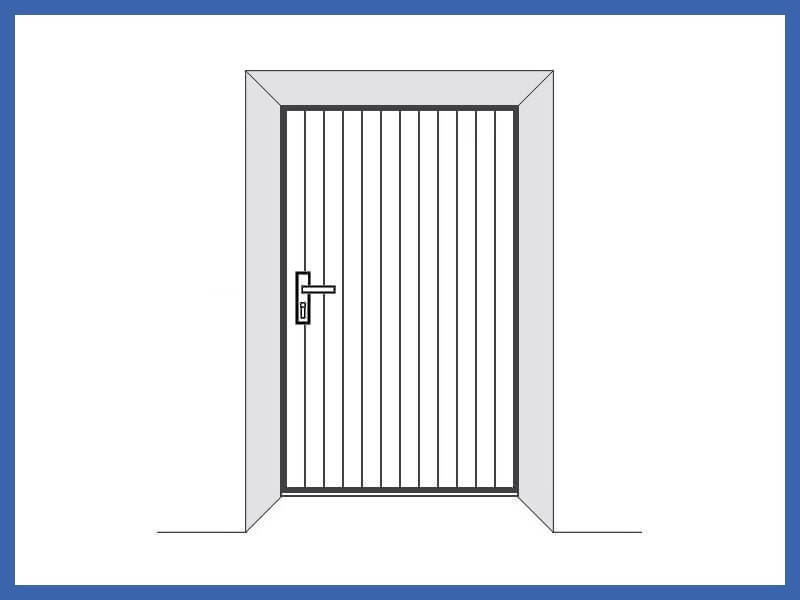

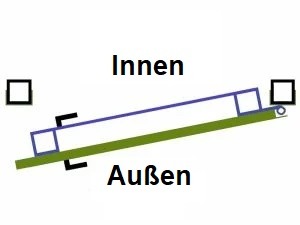

– DIN rechts

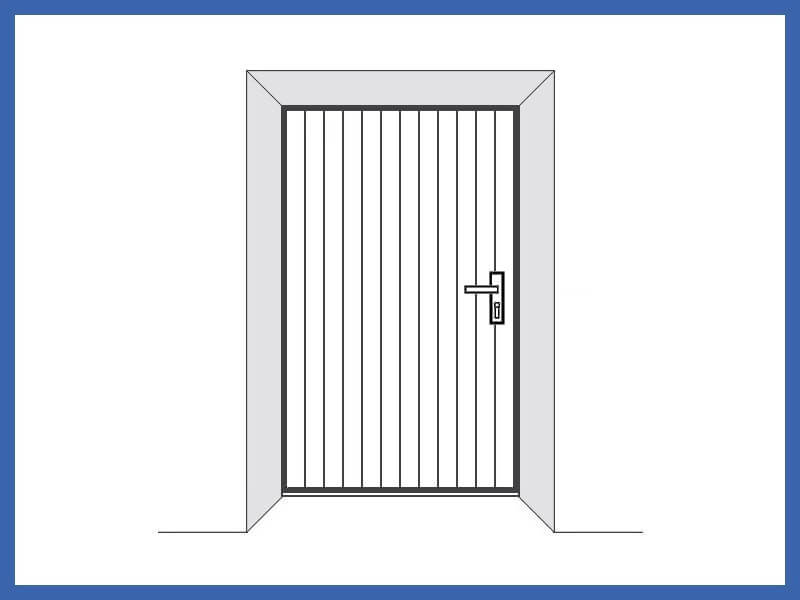

– DIN links

– DIN Rechts

– DIN Links

Nebeneingangstürschloss/ Fenster

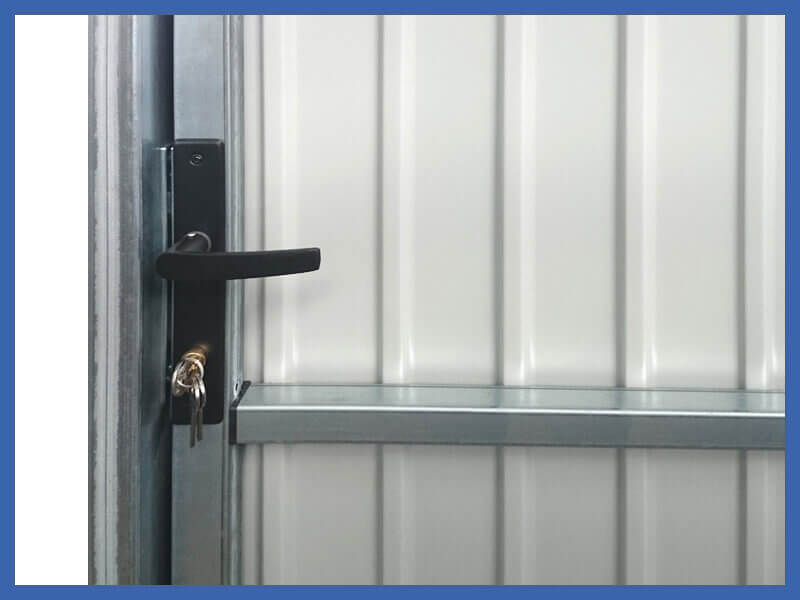

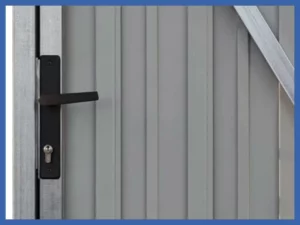

Nebeneingangstürschloss

besteht aus Drückergarnitur und Schließzylinder mit drei Schlüsseln

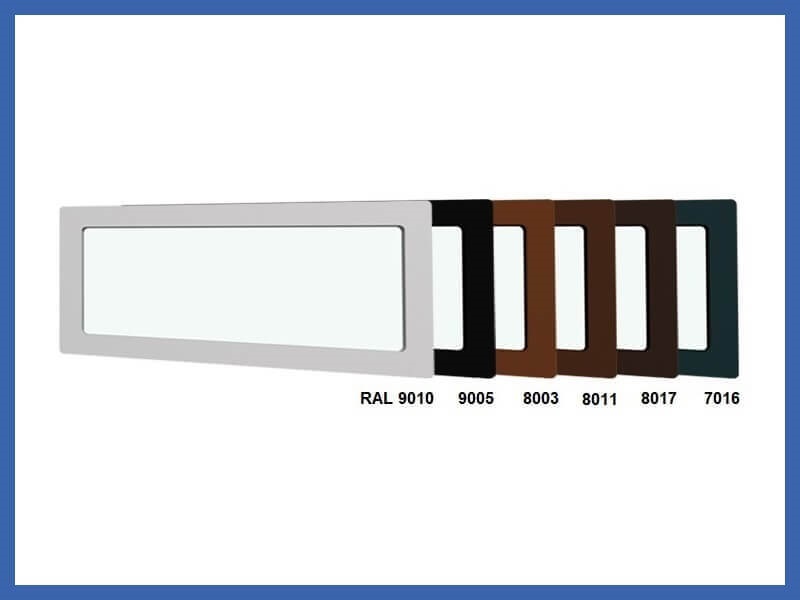

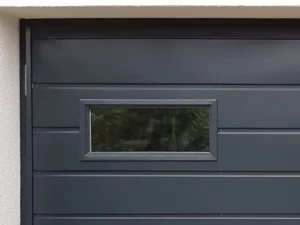

Fenster in der Nebeneingangstür

– Verglasung: aus doppeltem Acryl insgesamt 20mm stark
– Außenmaß 600x265mm, Innenmaß 520×190 mm
– In folgenden Farben erhältlich:
RAL 9010 Weiß, RAL 9005 Schwarz, RAL 8003 Lehmbraun,
RAL 8011 Nussbraun, RAL 8017 Schokoladenbraun, RAL 7016 Anthrazitgrau

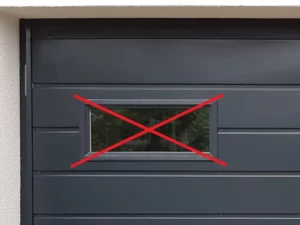

Die Fenster können nur waagerecht immer symmetrisch in Flügel montiert werden
Die hier dargestellten Farben können von den tatsächlichen Farben abweichen.

Montage

Montagehinweise für das Nebeneingangstür

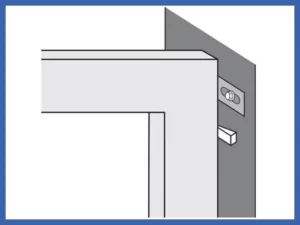

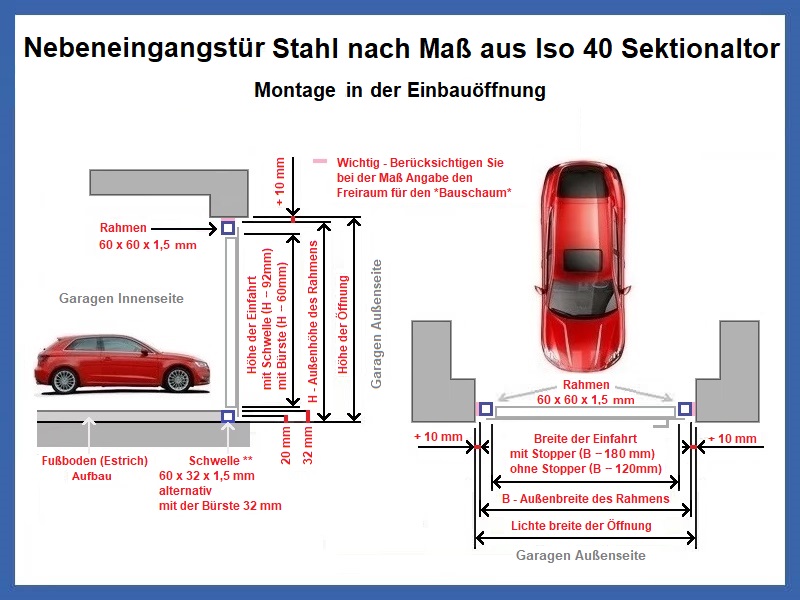

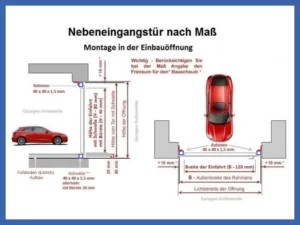

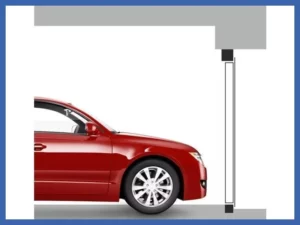

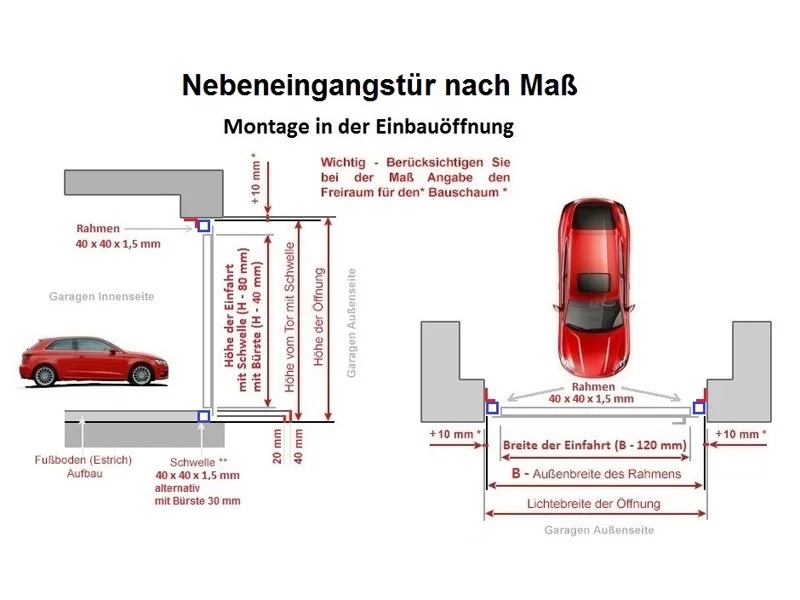

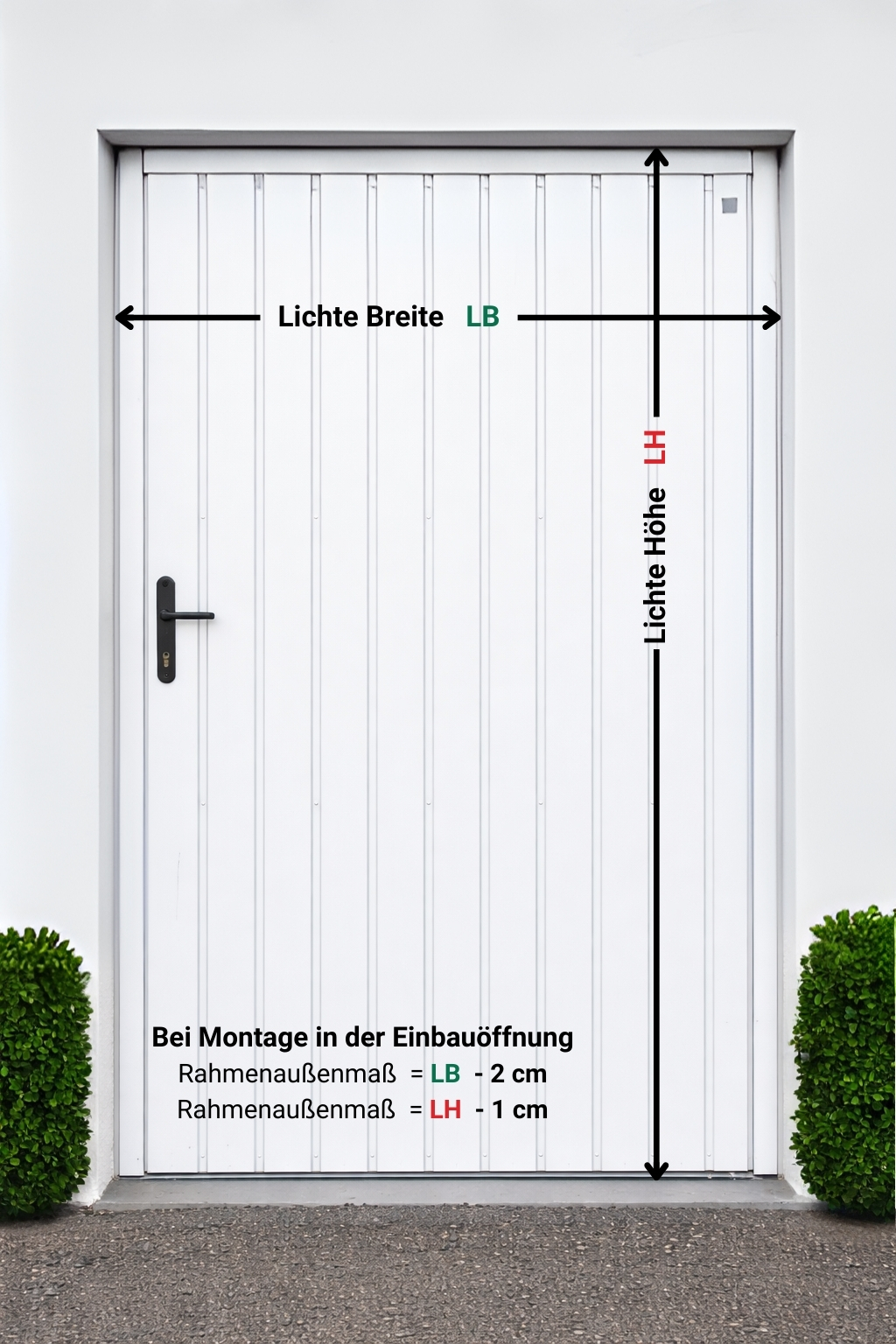

Montage in der Einbauöffnung

bei der Montage in der Einbauöffnung für das Nebeneingangstür berechnen Sie die Rahmenaußenmaße wie folgt:

Rahmenaußenmaß Breite = Lichtes Maß Breite minus 2cm

Rahmenaußenmaß Höhe = Lichtes Maß Höhe minus 1cm

*** Wenn Sie jedoch die Schwelle 1cm in Boden einlassen möchten, müssen Sie zu der Lichtes Maß Höhe plus 0cm berechnen.

Montageteile werden mitgeliefert: 6 x Montageplatten + 6 Dübeln und Schrauben

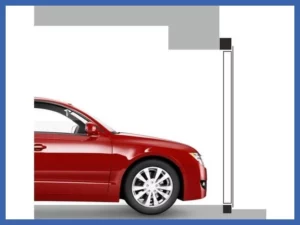

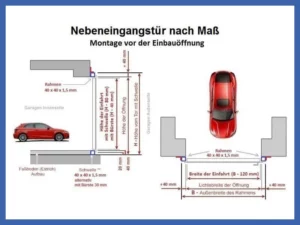

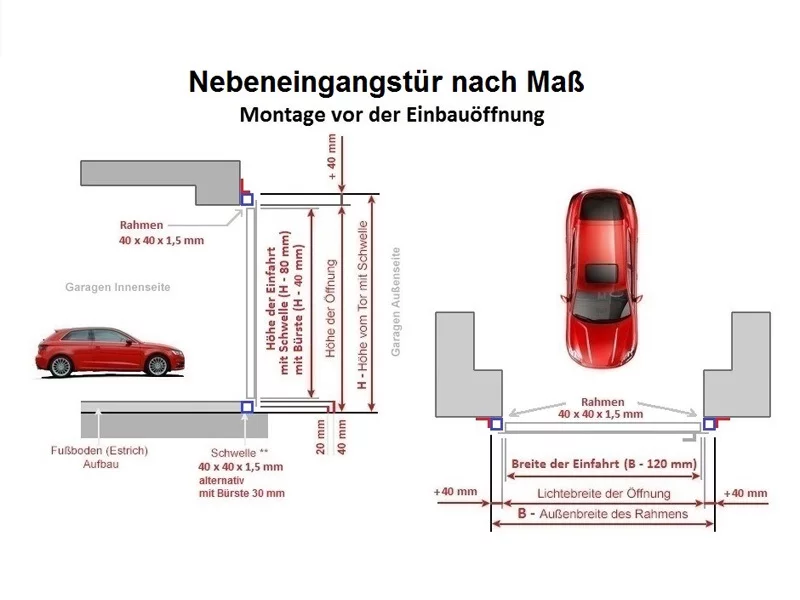

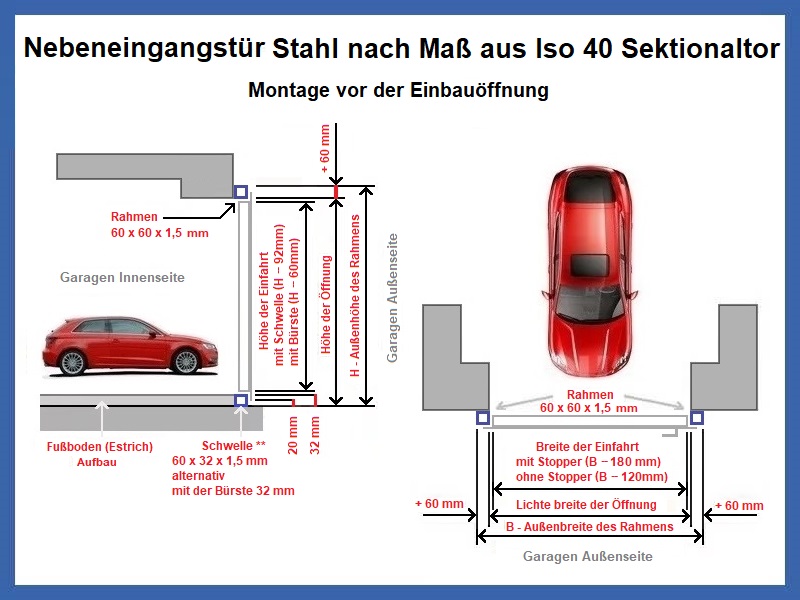

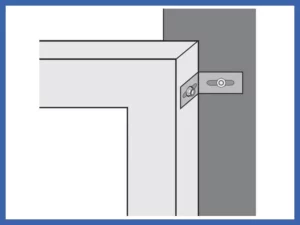

Montage vor der Einbauöffnung

bei der Montage vor der Einbauöffnung für das Nebeneingangstür berechnen Sie die Rahmenaußenmaße wie folgt:

Rahmenaußenmaß Breite = Lichtes Maß Breite plus 12cm

Rahmenaußenmaß Höhe = Lichtes Maß Höhe plus 6cm

*** Wenn Sie jedoch die Schwelle 1cm in Boden einlassen möchten, müssen Sie zu der Lichtes Maß Höhe plus 7cm berechnen.

Montageteile werden mitgeliefert: 6 x Montagewinkiel + 6 Dübeln und Schrauben

Lüftungsgitter / Zargenverkleidung

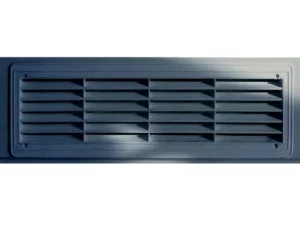

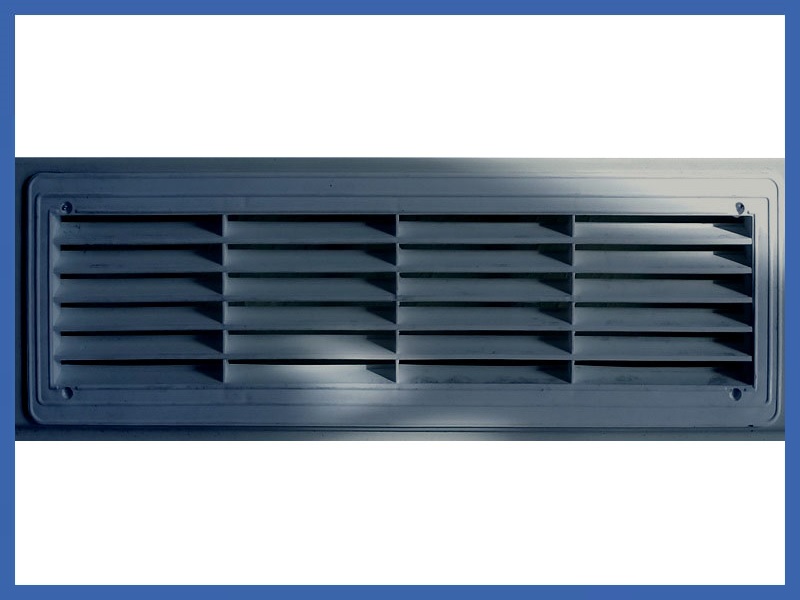

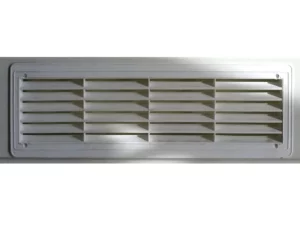

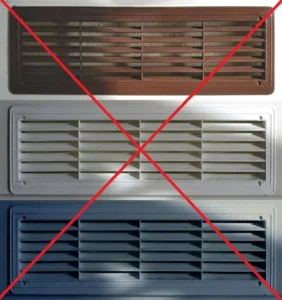

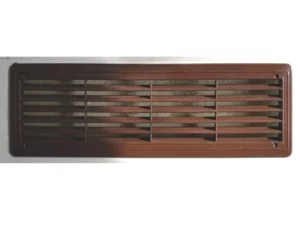

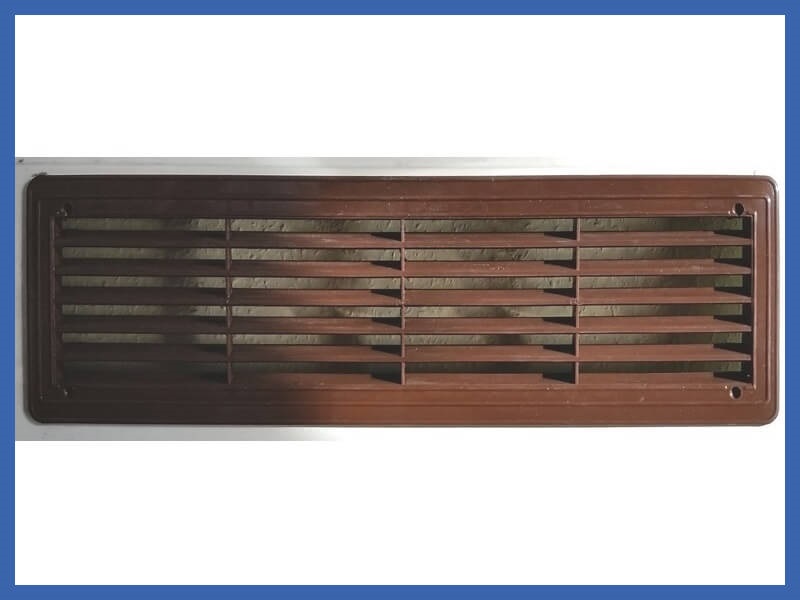

Lüftungsgitter im Nebeneingangstür

Aus Kunststoff : Weiß, Braun oder Graphit.
Außenmaß 460x135mm; Innenmaß 425x90mm
Die hier dargestellten Farben können von den tatsächlichen Farben abweichen.

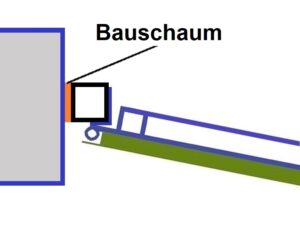

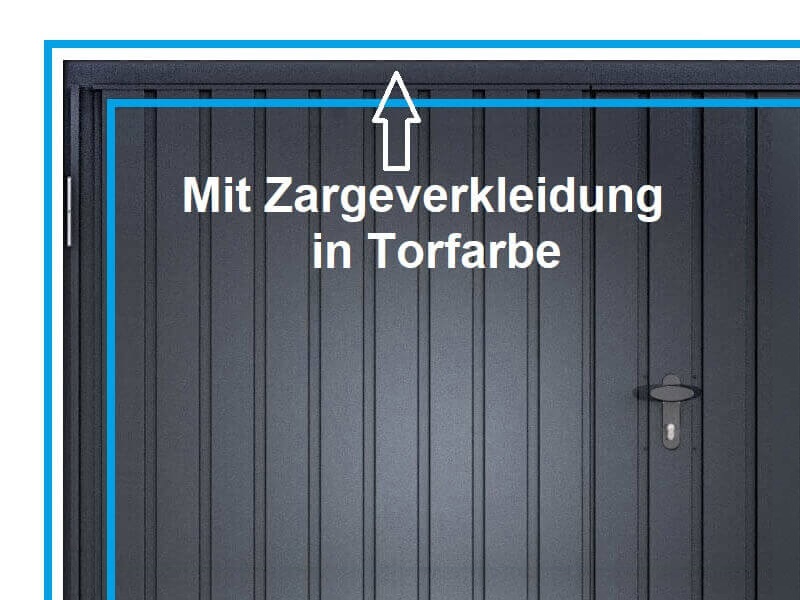

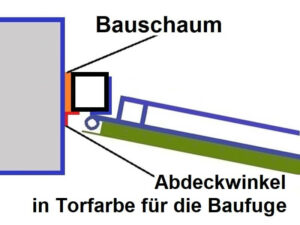

Zargenverkleidung

Zargeverkleidung in Tor Farbe gegen einen geringen Aufpreis zu bestellen

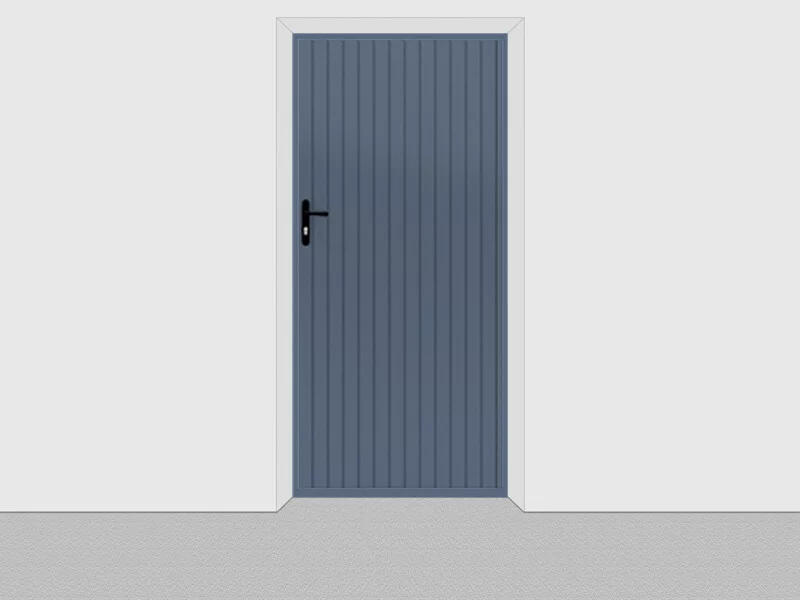

Nebeneingangstür nach Maß – Flügeltor aus Metall
