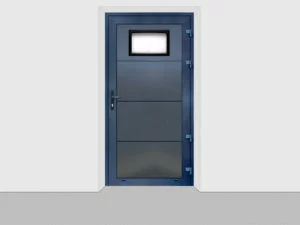

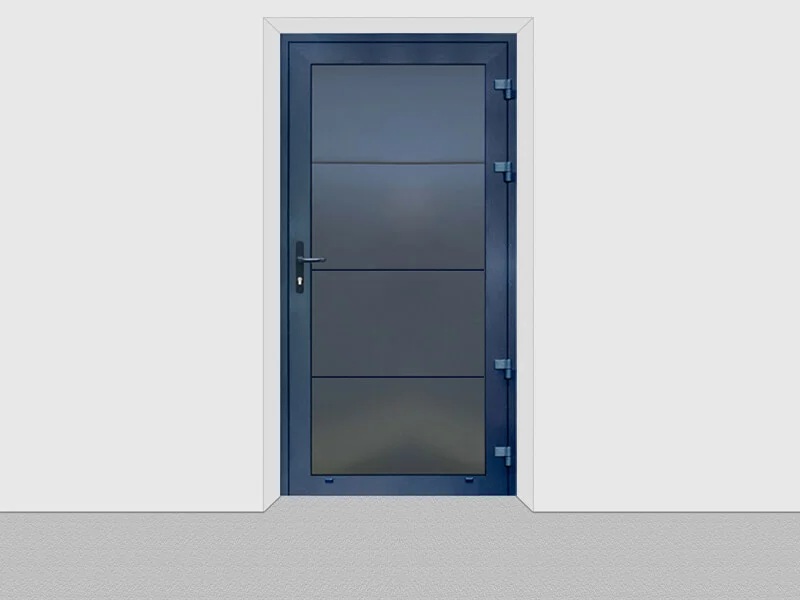

Beschreibung

Das mit einem Paneel ausgestattete Türflügel gewährleistet Ihnen eine isolierte Lösung für Ihre Tür. Die Tür ist mit einer Gummidichtung an dem gesamten Umfang zwischen dem Türblatt und dem Türrahmen gedichtet
Diese Anwendungsmöglichkeit erlaubt ein ästhetisches Erscheinungsbild und eine angemessene Wärmeisolierung.

Je nach den Anforderungen der Wärmedämmung kann die Türkonstruktion aus Profilen mit thermischer Trennung oder ohne mit thermischer Trennung hergestellt.

Die Nebeneingangstür aus Profilen ohne thermische Trennung werden in Innenräumen und Objekten verwendet, in denen keine besondere Wärmedämmung notwendig ist.

Die Nebeneingangstür aus Profilen mit thermische Trennung werden in Innenräumen und Objekten verwendet, in denen besondere Wärmedämmung notwendig ist. Bei diese Ausführung die Zarge als auch die Bodenschwelle sind thermisch getrennt, um den Wärmeschutz erfolgreich zu gewährleisten.

ÜBERSICHT

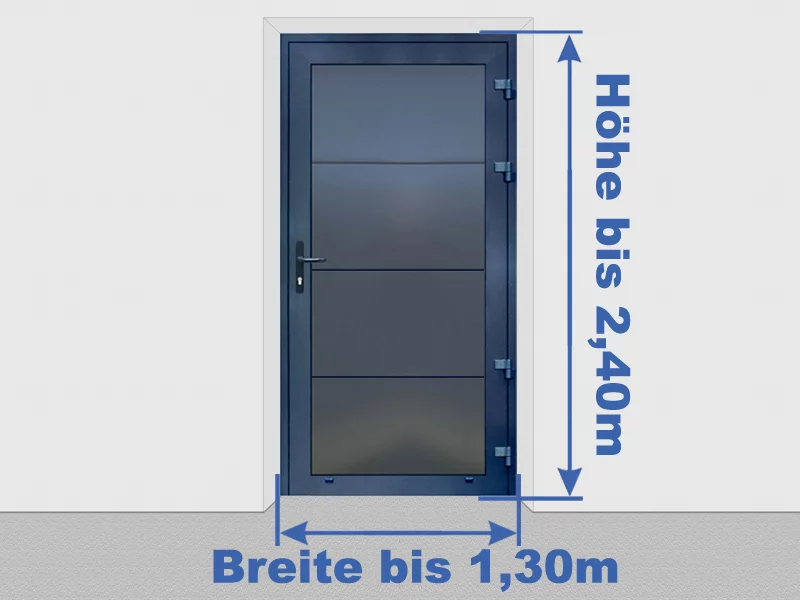

– Maximale Abmessung 1300 x 2400 mm (Breite x Höhe) (min. 750 mm Breit)
– Rahmen der Türflügel und Zarge aus 51 mm breit Einkammerprofilen ohne thermischer Trennung
oder

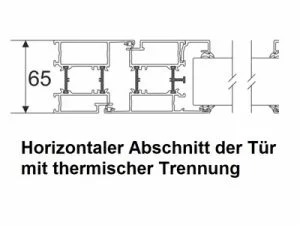

– Rahmen der Türflügel und Zarge aus 65 mm breit Dreikammerprofilen mit thermischer Trennung
– Befüllung der Türflügel – Sektionaltor Paneele mit einem 40 mm starken, isolierten Polyurethanschaum in verzinkten Doppelstahlblech gefüllt und in RAL lackiert oder beschichtet mit Holzdekor
– Die Verwendung eines dreifaches massiven Scharniersystem aus Alu
– Die Position des Klinke hängt von der Höhe der verwendeten Paneele ab.
– Montage in der Einbauöffnung mit der Verwendung von Montageteile
– Die Tür ohne Begrenzer kann bis 180 Grad geöffnet werden
– Öffnungsrichtung von außen gesehen – bitte bei der Bestellung angeben:
rechte auswärts
linke auswärts
rechte einwärts
linke einwärts
– Schwelle: 16 mm hoch 2,0 mm stark Aluprofil bei der Tür ohne thermischer Trennung
oder
– Schwelle: 15 mm hoch 2,0 mm stark Aluprofil bei Tür mit thermischer Trennung

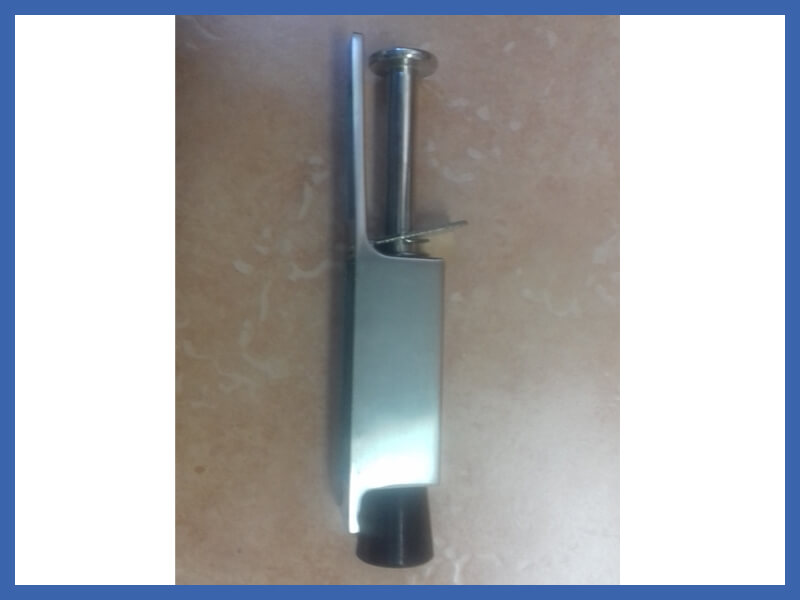

– Stopper des Flügels aus Alu

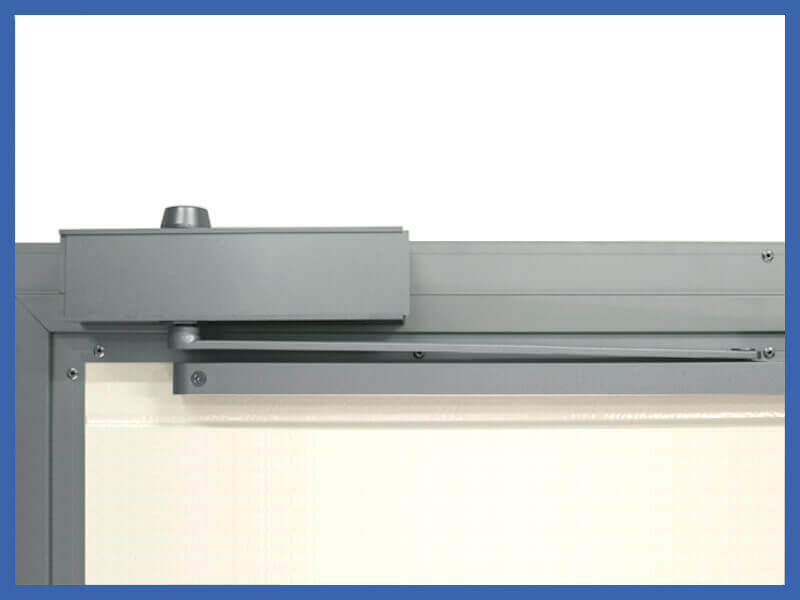

– Begrenzer der 90° Öffnungswinkel – optional
– Gummidichtung am gesamten Umfang zwischen dem Türblatt und dem Türrahmen
– verschiedene Fenster aus doppeltem Acryl insgesamt 20 mm stark.
– verschiedene Lüftungsgitter aus Kunststoff

Technische details

CE-Konformitätserklärung.

Mechanische Festigkeit und Stabilität: Erfüllt die Anforderungen der Norm PN-EN 13241+A2:2016-10

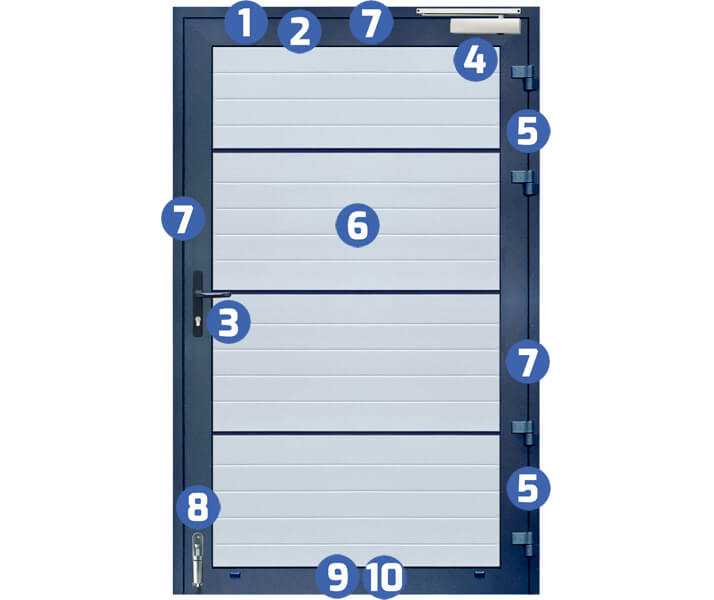

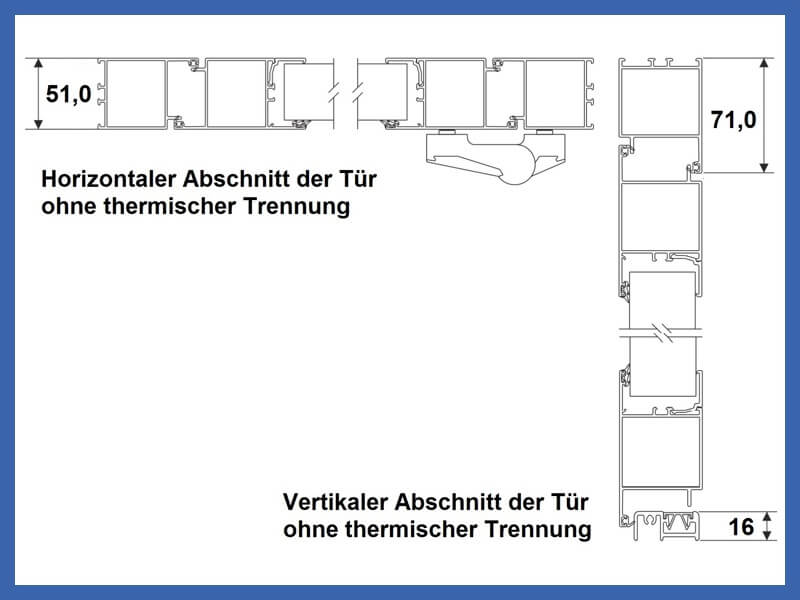

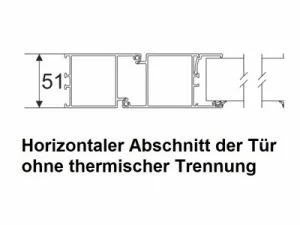

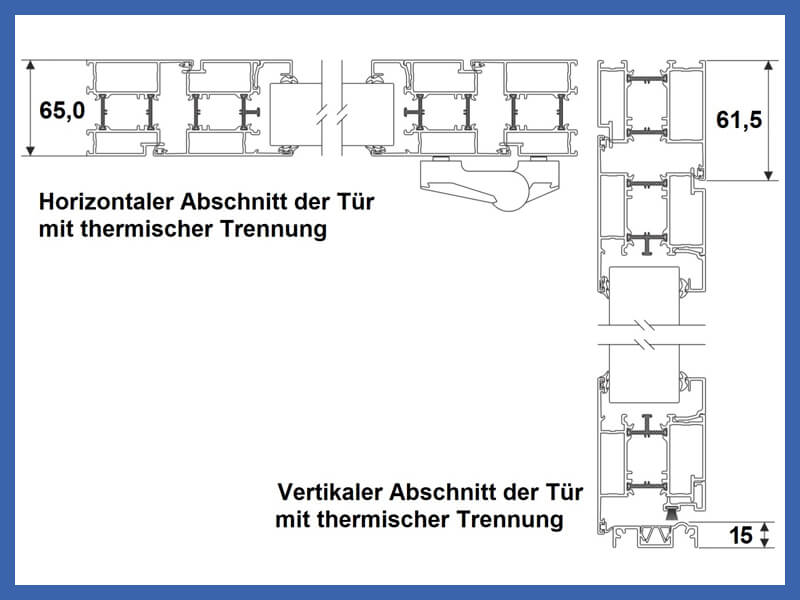

RAHMENKONSTRUKTION BEI DER TÜR OHNE THERMISCHER TRENNUNG – Maximale Außenrahmen 1300 x 2400 mm (Breite x Höhe) – Rahmen der Türflügel und Zarge aus massivem 51 mm breit Einkammerprofilen aus Aluminium ohne thermischer Trennung – Die Türrahmen-Elemente sind durch Schrauben miteinander verbunden	RAHMENKONSTRUKTION BEI DER TÜR MIT THERMISCHER TRENNUNG – Maximale Außenrahmen 1300 x 2400 mm (Breite x Höhe)– Rahmen der Türflügel und Zarge aus massivem 65 mm breit Dreikammerprofilen aus Aluminium mit thermischer Trennung– Die Türrahmen-Elemente sind durch Schrauben miteinander verbunden	KLINKE, SCHLIEßZYLINDER – Türklinke mit langem Schild– Die Position der Klinke hängt von der Höhe des Tores und der verwendeten Paneele ab. – In der Paket befindet sich ein Schließzylinder mit drei Schlüsseln	ÖFFNUNGSBERGERENZER – Begrenzer der 90° Öffnungswinkel – optional

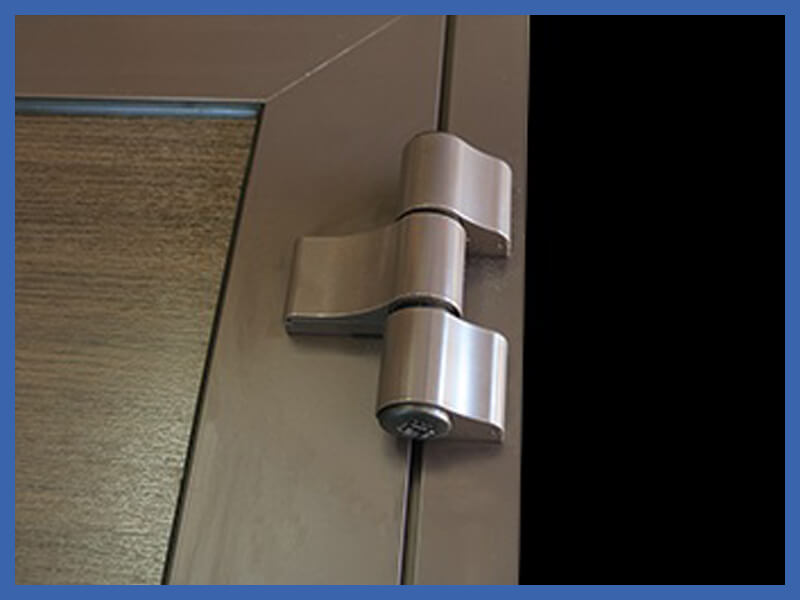

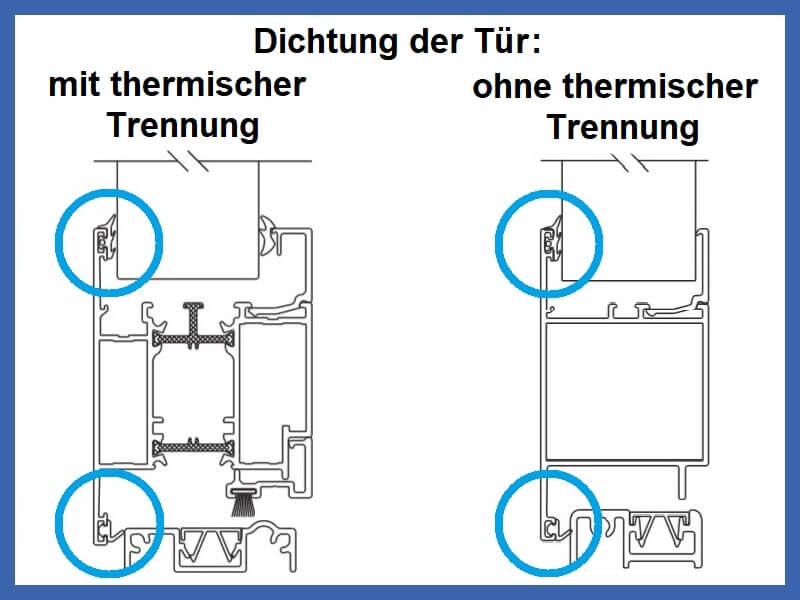

SCHARNIERE – Dreifaches massiven Rollenscharniere aus Aluminium	PANEELE – Für die Nebeneingangstüre aus Sektionaltor Sandwichpaneelen stehen folgenden Paneel Typen zu Verfügung: – ohne Prägung – mit Flachprägung – mit Hochprägung	DICHTUNG – Nebeneingangstüren sind um den gesamten Umfang des Flügels und des Türrahmens abgedichtet.	STOPPER DES FLÜGELS – Stopper des Flügels aus Aluminium an Flügel

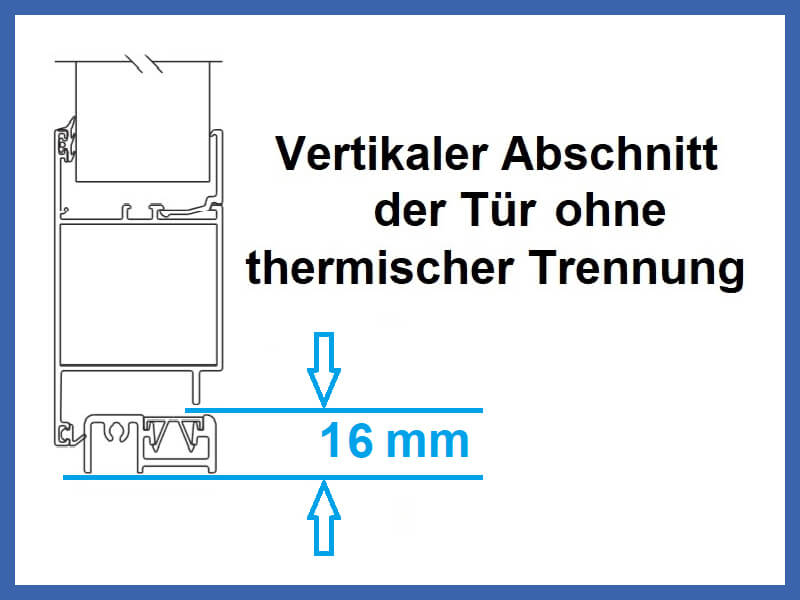

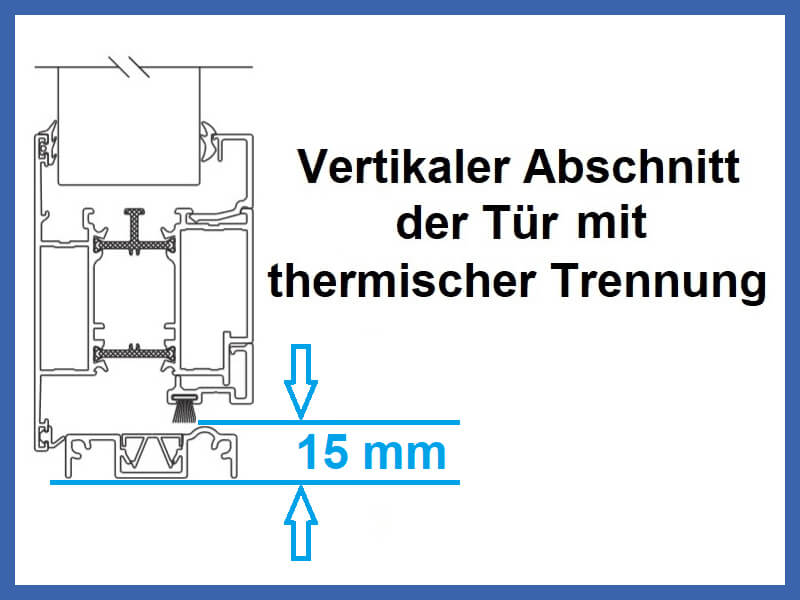

SCHWELLE BEI DER TÜR OHNE THERMISCHER TRENNUNG – Schwelle: 16 mm hoch aus Aluminium Einkammerprofilen ohne thermischer Trennung	SCHWELLE BEI DER TÜR MIT THERMISCHER TRENNUNG – Schwelle: 15 mm hoch aus Aluminium Dreikammerprofilen mit thermischer Trennung

Die in den Beschreibungen dargestellten technischen Lösungen können sich aufgrund technischer Änderungen unserer Produkte im Zusammenhang mit neuen Produktdesignlösungen, Farb- oder Materialänderungen oder der Einführung neuer technologischer Verfahren ändern. Bitte beachten Sie, dass die auf unserer Website gezeigten Bilder lediglich als Beispiel dienen und Abweichungen in der tatsächlichen Ausführung möglich sind.

Paneele/ Öffnungsrichtung

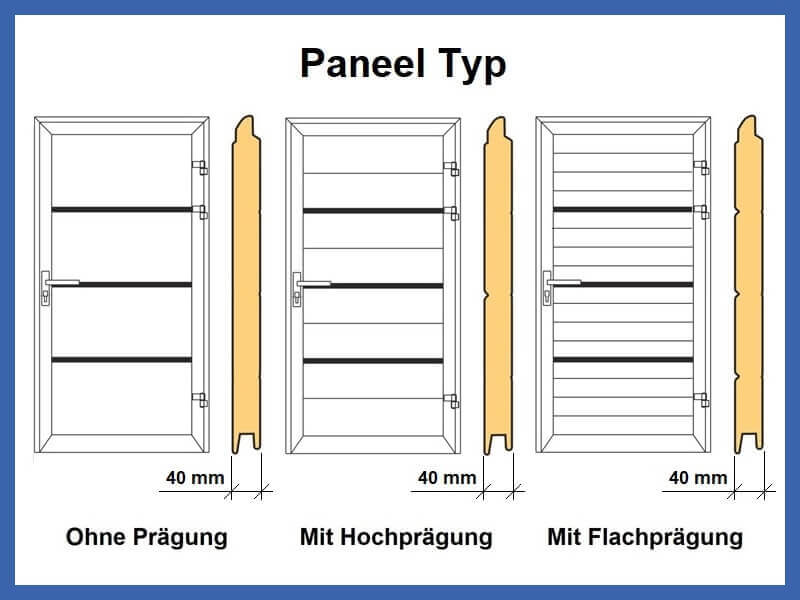

Paneele

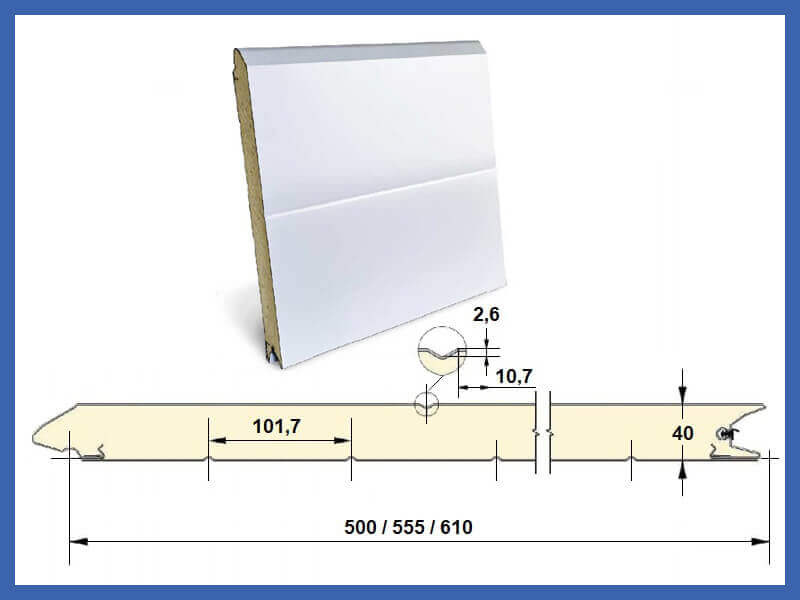

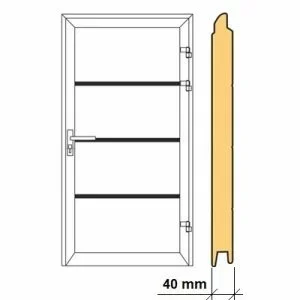

Die Sektionaltorpaneele, bestehend aus isolierten 40 mm stark, feuerverzinkt und lackiert oder beschichtet mit Holzdeckor Polyurethanschaum Sandwich-Paneelen. Für die Nebeneingangstür aus Sektionaltor Sandwichpaneelen stehen folgenden Paneel Typen zu Verfügung:

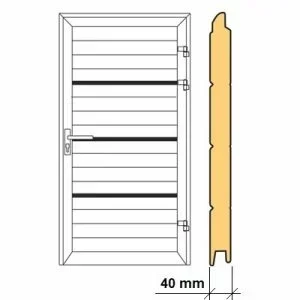

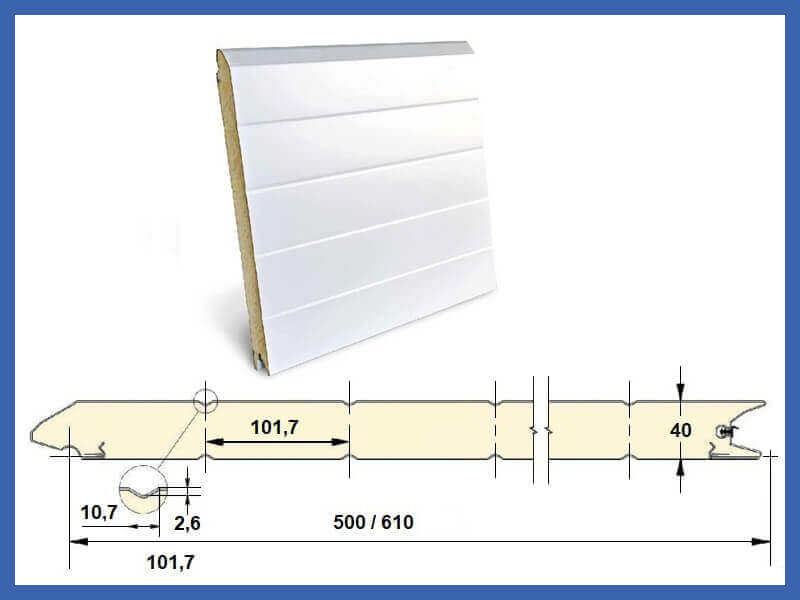

– mit Flachprägung

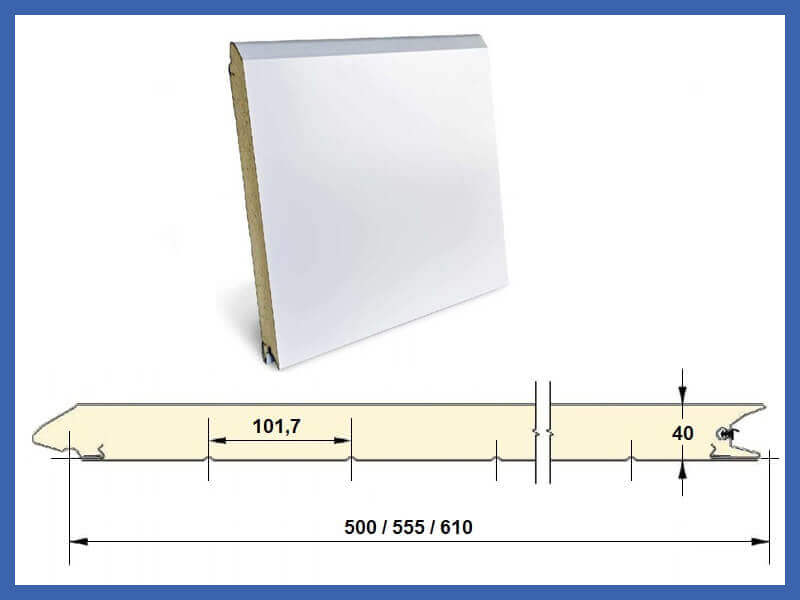

– ohne Prägung

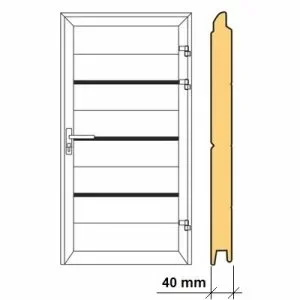

– mit Hochprägung

– Verfügbare Strukturen – woodgrain – glatt

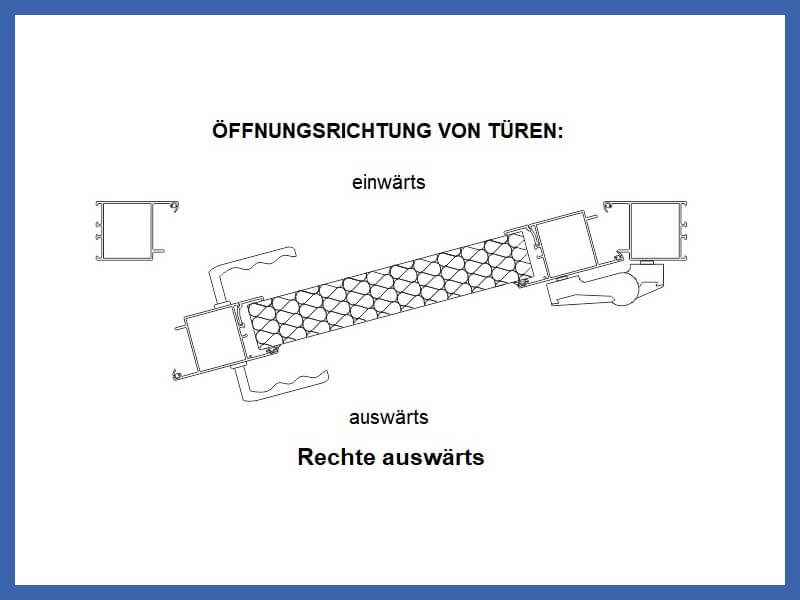

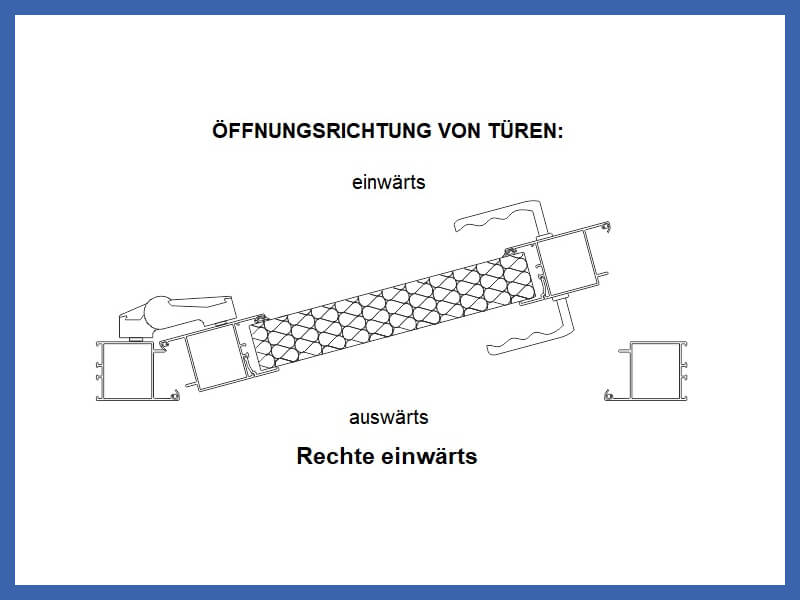

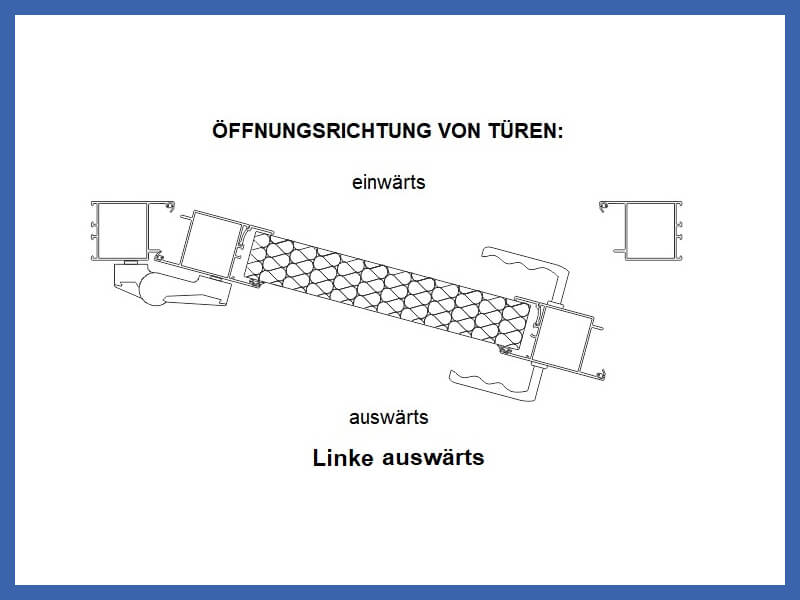

Öffnungsrichtung

Öffnungsrichtung von außen gesehen – bitte bei der Bestellung angeben:

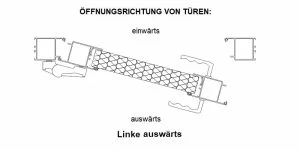

– linke auswärts

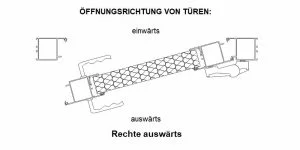

– rechte auswärts

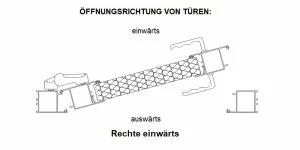

– rechte einwärts

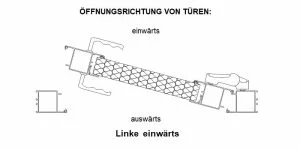

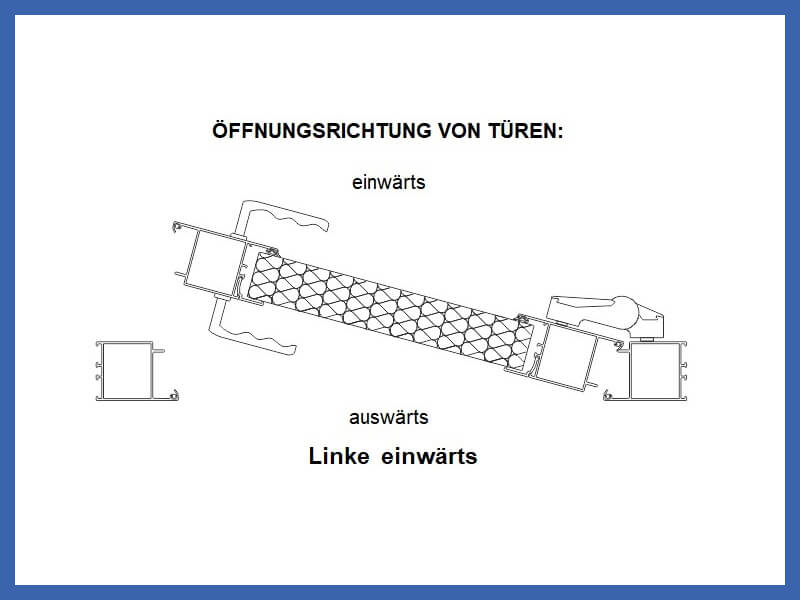

– linke einwärts

Nebeneingangstürschloss/ Fenster

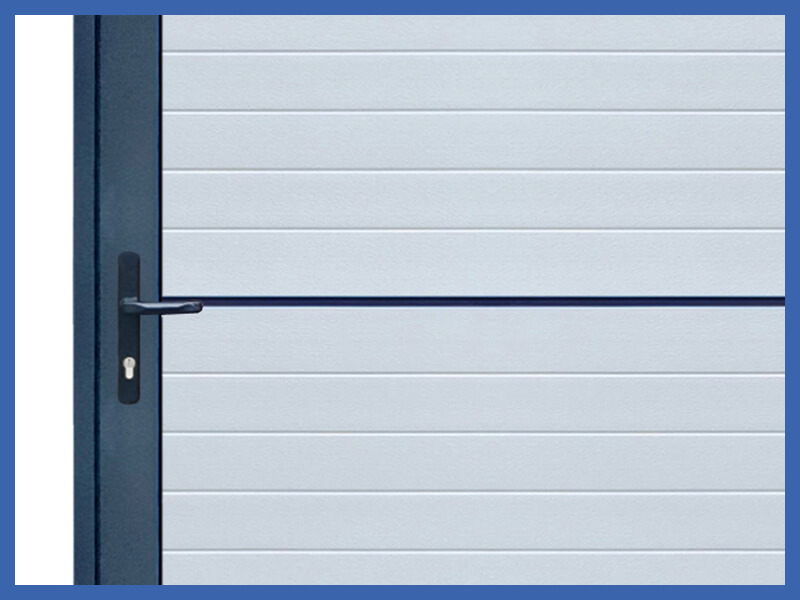

Garagentorschloss

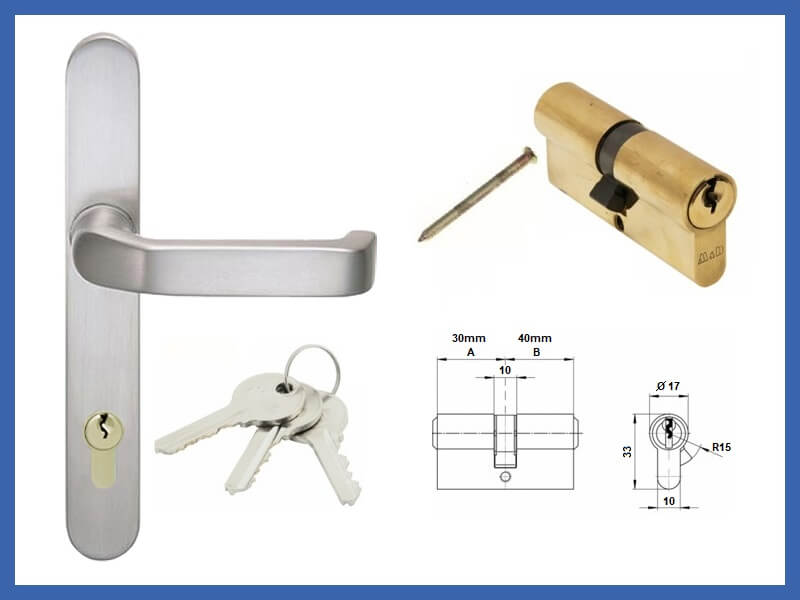

In der Paket befindet sich Türklinke mit langem Schild und Schließzylinder und drei Schlüsseln.

Fenster in der Nebeneingangstür

– Verglasung: aus doppeltem Acryl insgesamt 20mm stark
– Außenmaß 600x265mm, Innenmaß 520×190 mm
– In folgenden Farben erhältlich:
RAL 9010 Weiß, RAL 9005 Schwarz, RAL 8003 Lehmbraun,
RAL 8011 Nussbraun, RAL 8017 Schokoladenbraun, RAL 7016 Anthrazitgrau
Die Fenster können nur waagerecht immer symmetrisch in Flügel montiert werden
Die hier dargestellten Farben können von den tatsächlichen Farben abweichen.

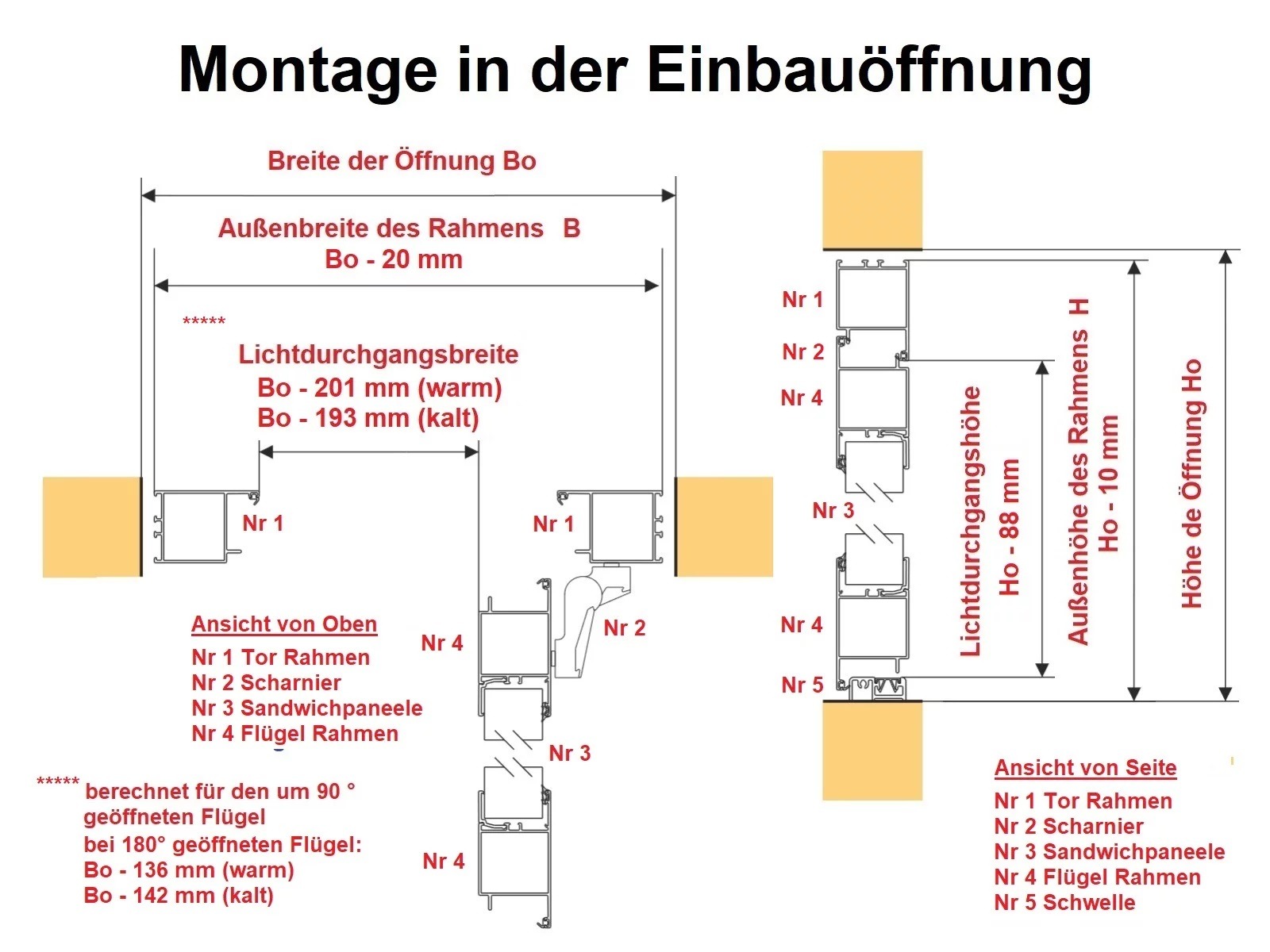

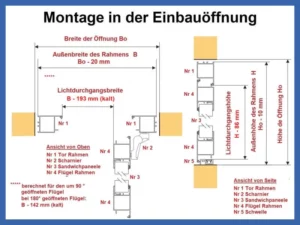

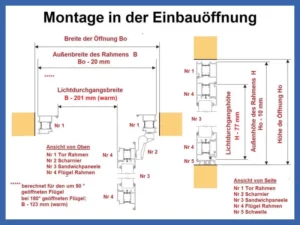

Montage

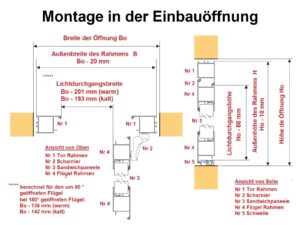

Montagehinweise für das Nebeneingangstür

Nur Montage in der Einbauöffnung möglich

– die Tür ohne thermische Trennung

– die Tür mit thermische Trennung

bei der Montage in der Einbauöffnung für das Nebeneingangstür Alu berechnen Sie die Rahmenaußenmaß wie folgt:

Rahmenaußenmaß Breite = Lichtes Maß Breite minus 2cm

Rahmenaußenmaß Höhe = Lichtes Maß Höhe minus 1cm

Montageteile werden mitgeliefert

Lüftungsgitter / Zargenverkleidung

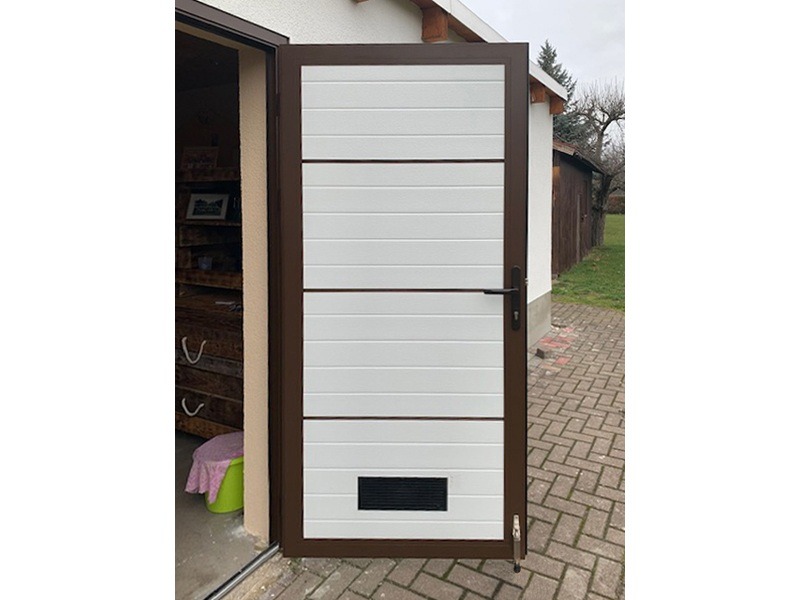

Lüftungsgitter im Tor

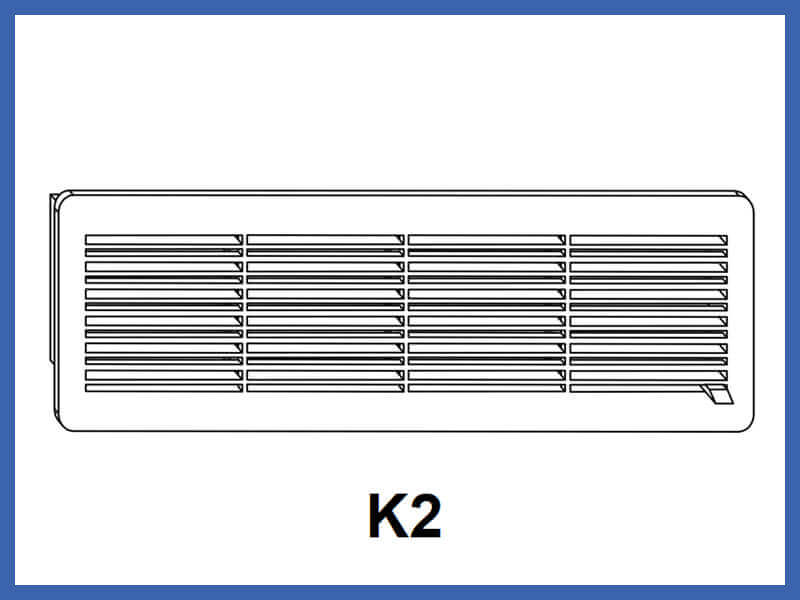

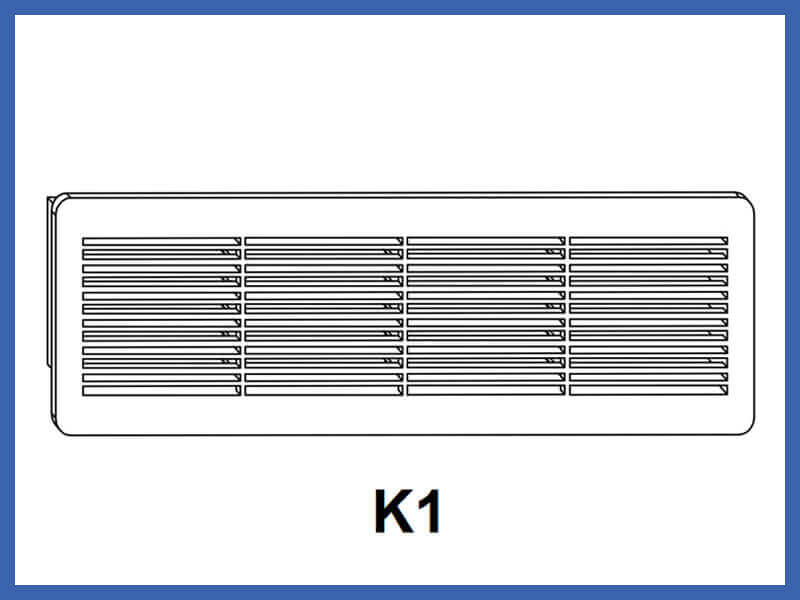

Montage des Lüftungsgitters ab Breite der Nebeneingangstüren 1,00 m möglich. Lüftungsgitter aus Kunststoff sind in den ersten Paneel von unten Montiert – standardmäßig Gitter K1 in schwarz RAL 9005 mit einer Abmessung von 344 x 138 mm mit Moskitonetz ausgestattet. – standardmäßig Gitter K2 in schwarz RAL 9005 mit einer Abmessung von 344 x 138 mm mit Moskitonetz und Regulierung des Luftstroms ausgestattet.

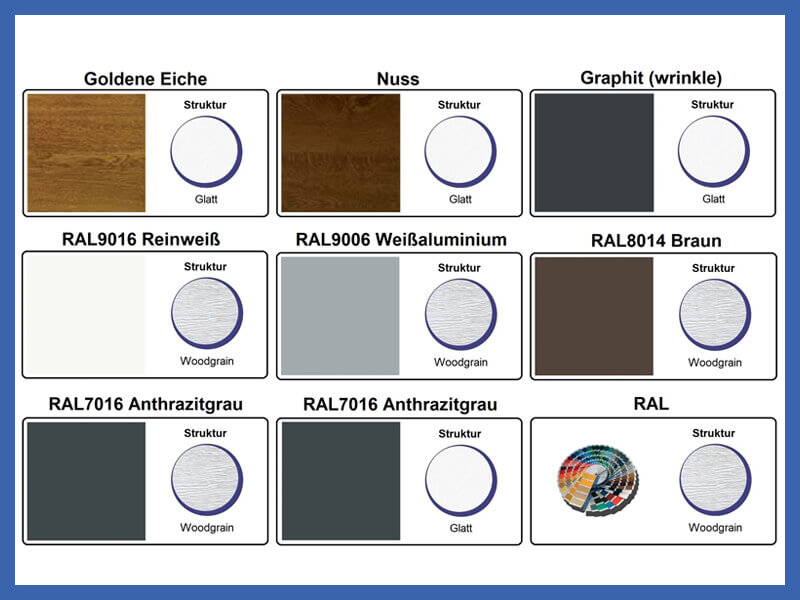

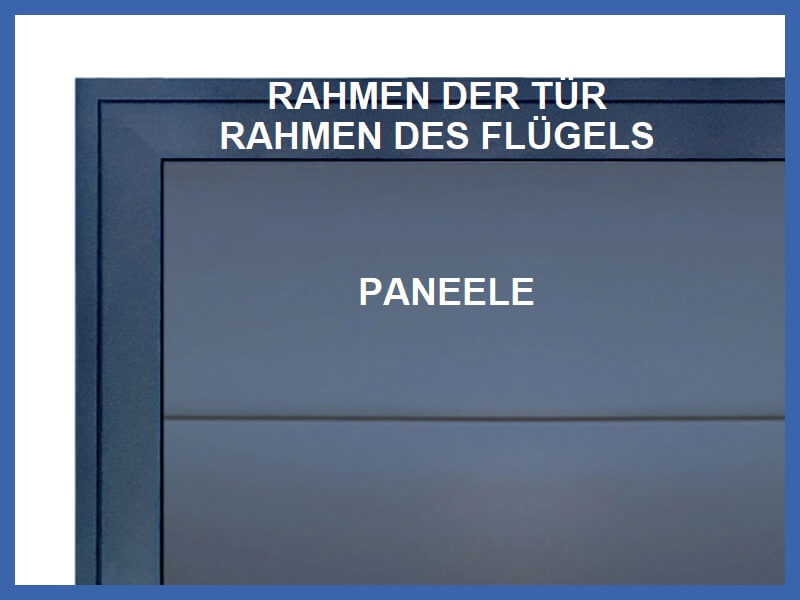

Farbauswahl für Rahmenkonstruktion der Nebeneingangstür

Sowohl der Flügelrahmen als auch der Türrahmen werden in einer beliebigen Farbe aus der RAL-Palette pulverbeschichtet. Farbe entsprechend der Farbe der Paneele Es kann einen Unterschied in den Farben des Rahmens und des Flügels in Bezug auf das Paneel geben.

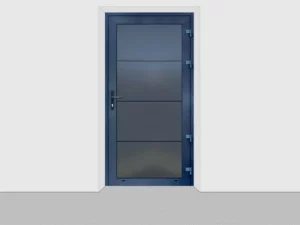

Nebeneingangstür Alu Nach Maß Aus Iso 40 Sektionaltor Sandwichpaneelen
